RIGGING HARDWARE

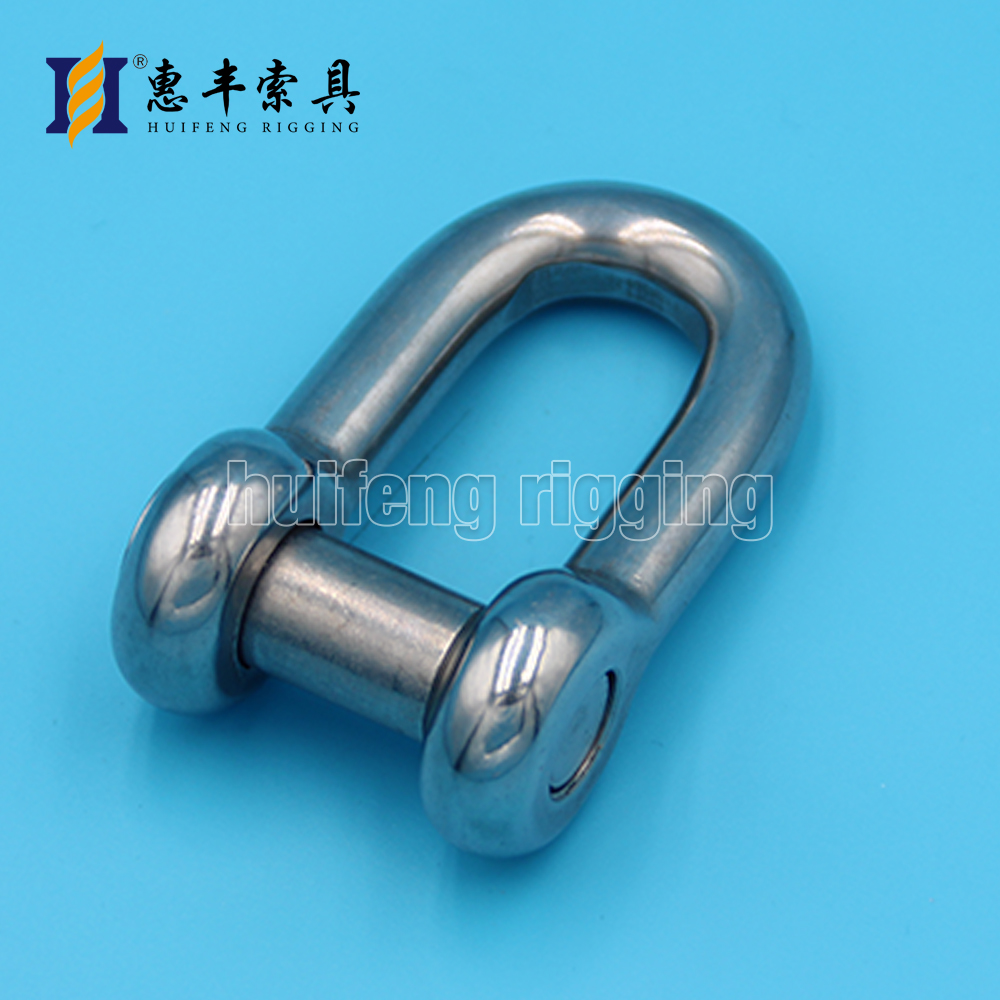

D Shackle with Inner Hexagon Pin
| D型卸扣带内六角销 | |||||||||||||||
| D Shackle with Inner Hexagon Pin | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-9000 | 5mm, 6mm, 8mm, 10mm, 12mm | ||||||||||||||

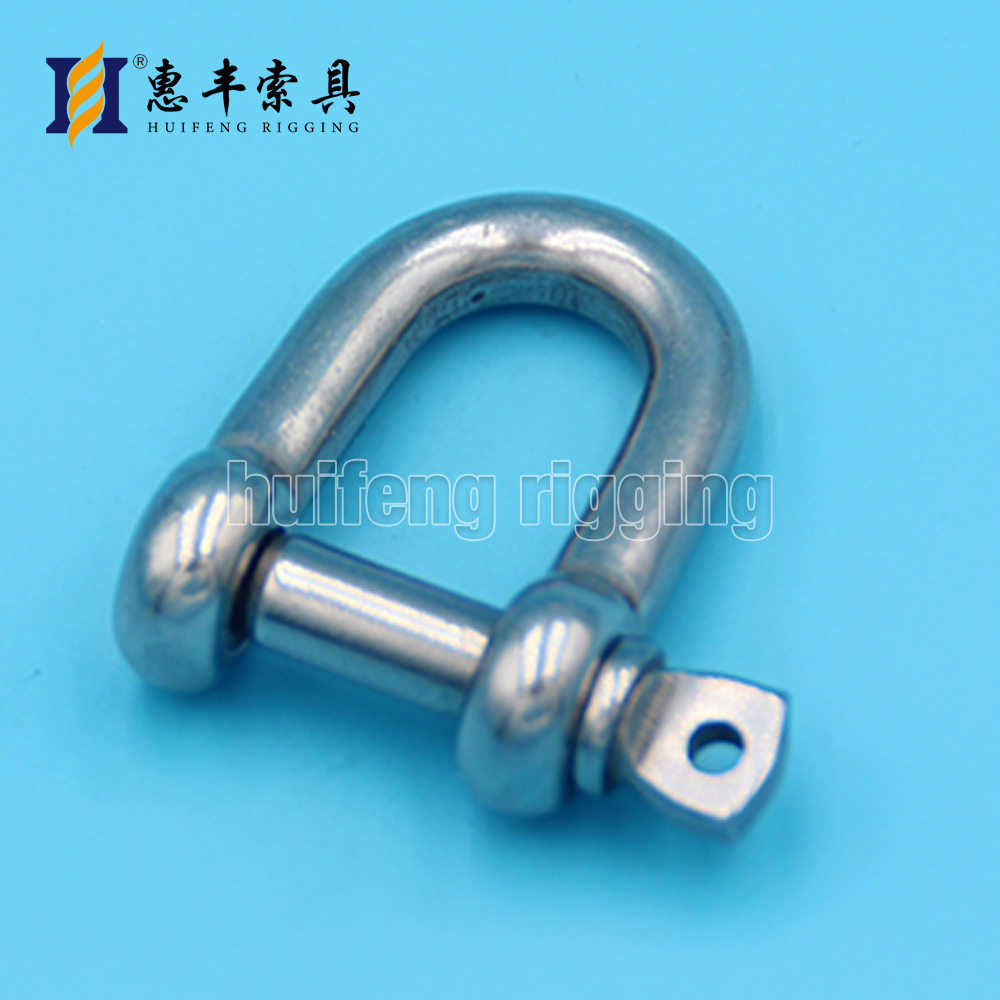

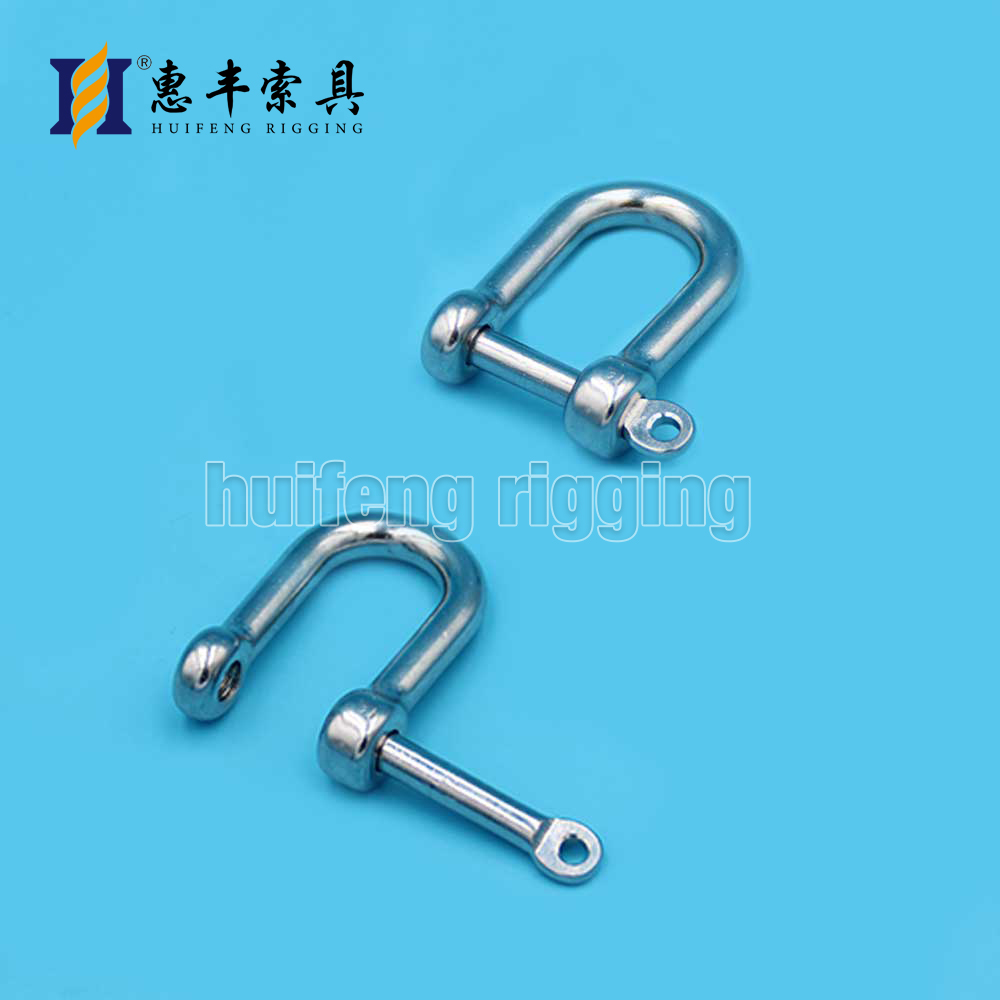

European Type Dee Shackle
| 欧D卸扣 | |||||||||||||||
| European Type Dee Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| mm | mm | mm | mm | Tons | kgs | ||||||||||
| HF-9001-0004 | 16 | 8 | 8 | 4 | 0.06 | 0.008 | |||||||||
| HF-9001-0005 | 20 | 10 | 10 | 5 | 0.08 | 0.014 | |||||||||
| HF-9001-0006 | 24 | 12 | 12 | 6 | 0.1 | 0.027 | |||||||||
| HF-9001-0008 | 32 | 16 | 16 | 8 | 0.2 | 0.064 | |||||||||
| HF-9001-0010 | 40 | 20 | 20 | 10 | 0.32 | 0.12 | |||||||||
| HF-9001-0012 | 48 | 24 | 24 | 12 | 0.52 | 0.21 | |||||||||
| HF-9001-0016 | 64 | 32 | 32 | 16 | 0.8 | 0.5 | |||||||||
| HF-9001-0020 | 76 | 40 | 40 | 20 | 1.1 | 0.88 | |||||||||
| HF-9001-0022 | 88 | 44 | 44 | 22 | 1.5 | 1.4 | |||||||||
| HF-9001-0025 | 100 | 50 | 50 | 25 | 2.1 | 2.08 | |||||||||
| HF-9001-0028 | 112 | 56 | 56 | 28 | 3 | 2.5 | |||||||||
| HF-9001-0032 | 128 | 64 | 64 | 32 | 3.5 | 3.26 | |||||||||

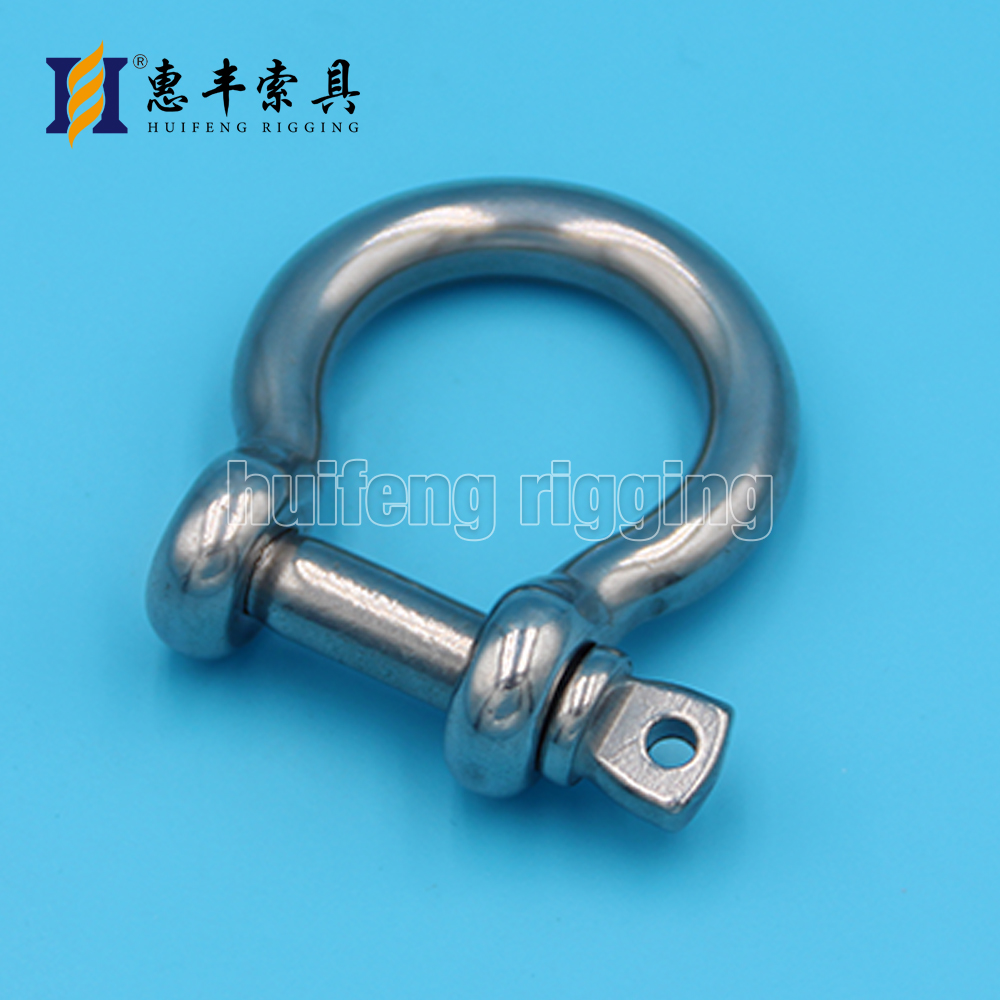

European Type Bow Shackle
| 欧式弓型卸扣 | |||||||||||||||
| European Type Bow Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | E | WLL | WT | ||||||||
| mm | mm | mm | mm | mm | Tons | kgs | |||||||||
| HF-9002-0004 | 16 | 8 | 8 | 4 | 14 | 50 | 0.009 | ||||||||
| HF-9002-0005 | 19 | 10 | 10 | 5 | 16 | 80 | 0.015 | ||||||||
| HF-9002-0006 | 25 | 12 | 12 | 6 | 20 | 100 | 0.03 | ||||||||
| HF-9002-0008 | 32 | 16 | 16 | 8 | 24 | 200 | 0.065 | ||||||||
| HF-9002-0010 | 38 | 20 | 20 | 10 | 28 | 320 | 0.12 | ||||||||
| HF-9002-0012 | 48 | 24 | 24 | 12 | 36 | 520 | 0.25 | ||||||||
| HF-9002-0016 | 55 | 32 | 32 | 16 | 40 | 800 | 0.52 | ||||||||
| HF-9002-0020 | 68 | 40 | 40 | 46 | 1100 | 1100 | 0.93 | ||||||||
| HF-9002-0022 | 82 | 44 | 44 | 22 | 56 | 1500 | 1.62 | ||||||||
| HF-9002-0025 | 95 | 50 | 50 | 25 | 68 | 2100 | 2.25 | ||||||||
| HF-9002-0028 | 108 | 56 | 56 | 28 | 74 | 3000 | 3.2 | ||||||||
| HF-9002-0032 | 120 | 64 | 64 | 32 | 84 | 3500 | 3.72 | ||||||||

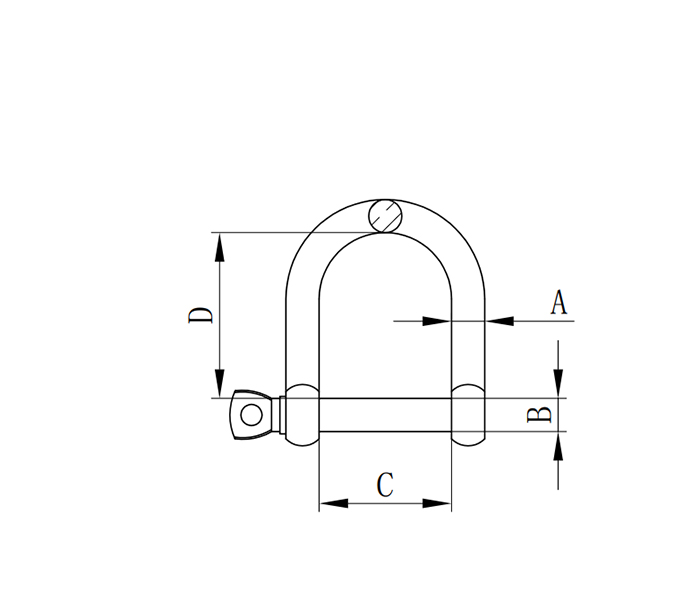

JIS Type Dee Shackle
| 日式D型卸扣 | |||||||||||||||
| JIS Type Dee Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| mm | mm | mm | mm | Tons | kgs | ||||||||||
| HF-9003-0004 | 4 | 4 | 8 | 14 | 0.09 | 0.008 | |||||||||
| HF-9003-0005 | 5 | 5 | 10 | 18 | 0.1 | 0.01 | |||||||||
| HF-9003-0006 | 6 | 6 | 12 | 21 | 0.15 | 0.023 | |||||||||
| HF-9003-0008 | 8 | 8 | 16 | 28 | 0.25 | 0.052 | |||||||||
| HF-9003-0010 | 10 | 10 | 20 | 35 | 0.5 | 0.095 | |||||||||
| HF-9003-0012 | 12 | 12 | 25 | 42 | 0.6 | 0.19 | |||||||||
| HF-9003-0016 | 16 | 16 | 32 | 56 | 1.1 | 0.44 | |||||||||
| HF-9003-0020 | 20 | 20 | 40 | 70 | 1.6 | 0.8 | |||||||||
| HF-9003-0022 | 22 | 22 | 44 | 77 | 2.5 | 1.2 | |||||||||
| HF-9003-0025 | 25 | 25 | 50 | 88 | 3 | 1.72 | |||||||||
| HF-9003-0028 | 28 | 28 | 56 | 98 | 3.5 | 2.5 | |||||||||
| HF-9003-0032 | 32 | 32 | 64 | 112 | 4.5 | 3.7 | |||||||||

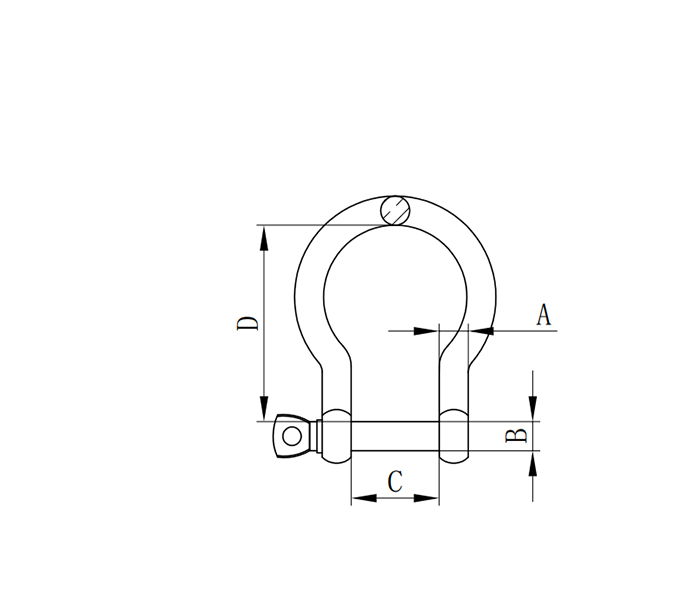

JIS Type Bow Shackle
| 日式弓型卸扣 | |||||||||||||||
| JIS Type Bow Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| mm | mm | mm | mm | Tons | kgs | ||||||||||
| HF-9004-0004 | 4 | 4 | 8 | 14 | 0.09 | 0.013 | |||||||||
| HF-9004-0005 | 5 | 5 | 10 | 18 | 0.1 | 0.015 | |||||||||
| HF-9004-0006 | 6 | 6 | 13 | 21 | 0.15 | 0.027 | |||||||||
| HF-9004-0008 | 8 | 8 | 16 | 28 | 0.25 | 0.061 | |||||||||
| HF-9004-0010 | 10 | 10 | 19 | 35 | 0.5 | 0.107 | |||||||||
| HF-9004-0012 | 12 | 12 | 25 | 42 | 0.6 | 0.21 | |||||||||
| HF-9004-0016 | 16 | 16 | 32 | 56 | 1.1 | 0.46 | |||||||||
| HF-9004-0020 | 20 | 20 | 38 | 70 | 1.6 | 0.9 | |||||||||
| HF-9004-0022 | 22 | 22 | 44 | 77 | 2.5 | 1.26 | |||||||||
| HF-9004-0025 | 25 | 25 | 51 | 88 | 3 | 1.78 | |||||||||
| HF-9004-0028 | 28 | 28 | 57 | 98 | 3.5 | 2.65 | |||||||||
| HF-9004-0032 | 32 | 32 | 65 | 112 | 4.5 | 3.9 | |||||||||

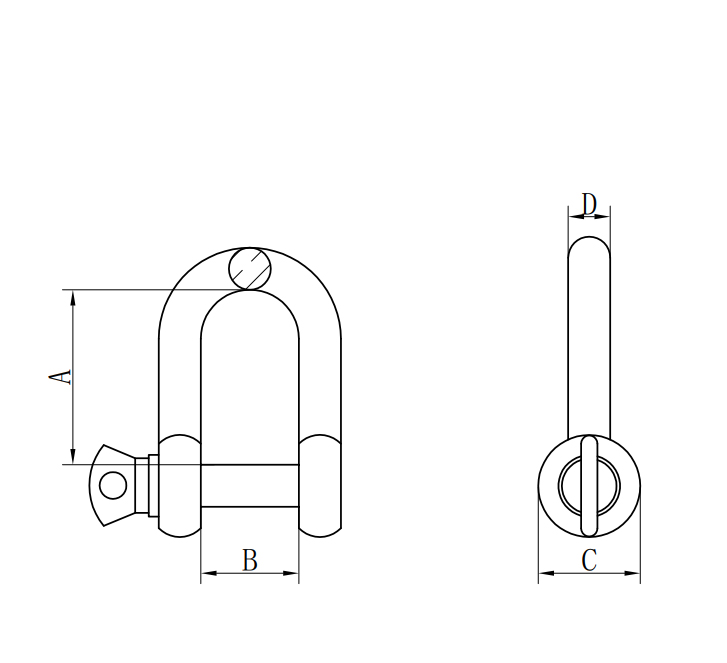

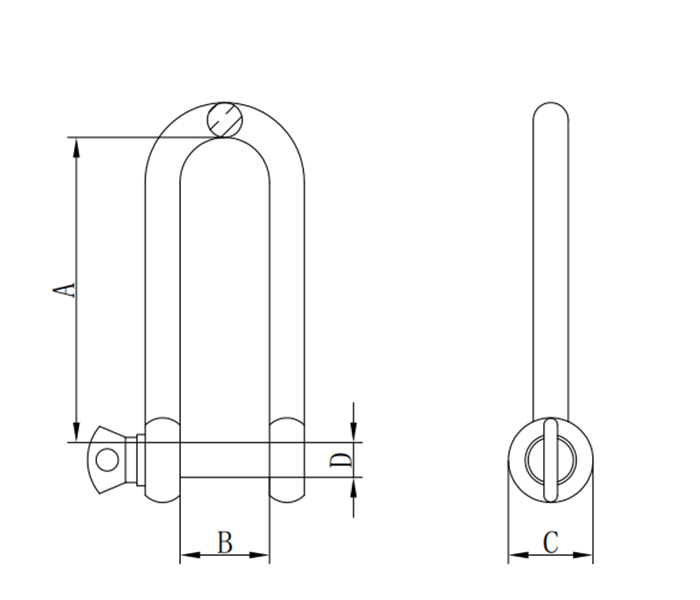

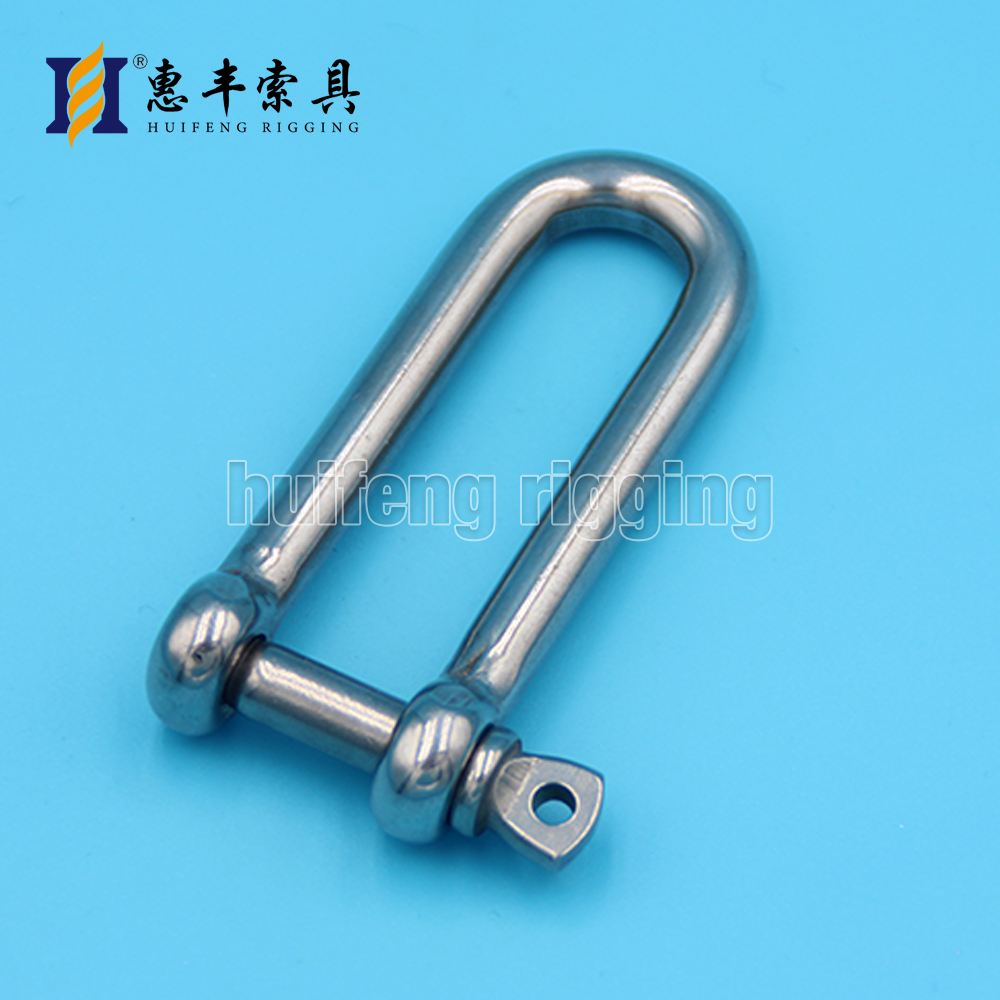

Long Dee Shackle
| 长D卸扣 | |||||||||||||||
| Long Dee Shackle | |||||||||||||||
| ITEM NO | SIZE | A | B | C | D | ||||||||||
| mm | mm | mm | mm | mm | |||||||||||
| HF-9005-0004 | 4 | 30 | 8 | 8 | 4 | ||||||||||
| HF-9005-0005 | 5 | 37 | 10 | 10 | 5 | ||||||||||
| HF-9005-0006 | 6 | 45 | 12 | 12 | 6 | ||||||||||
| HF-9005-0008 | 8 | 60 | 16 | 16 | 8 | ||||||||||
| HF-9005-0010 | 10 | 75 | 20 | 20 | 10 | ||||||||||
| HF-9005-0012 | 12 | 90 | 24 | 24 | 12 | ||||||||||

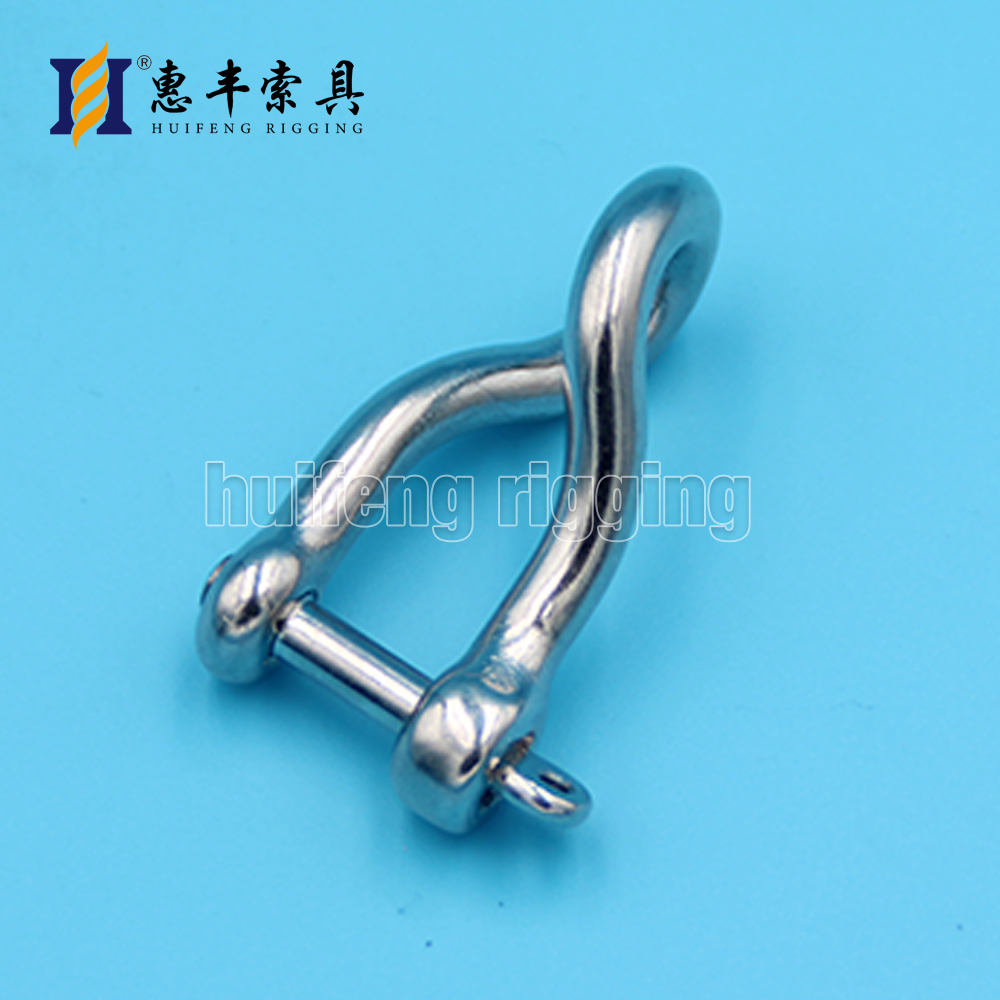

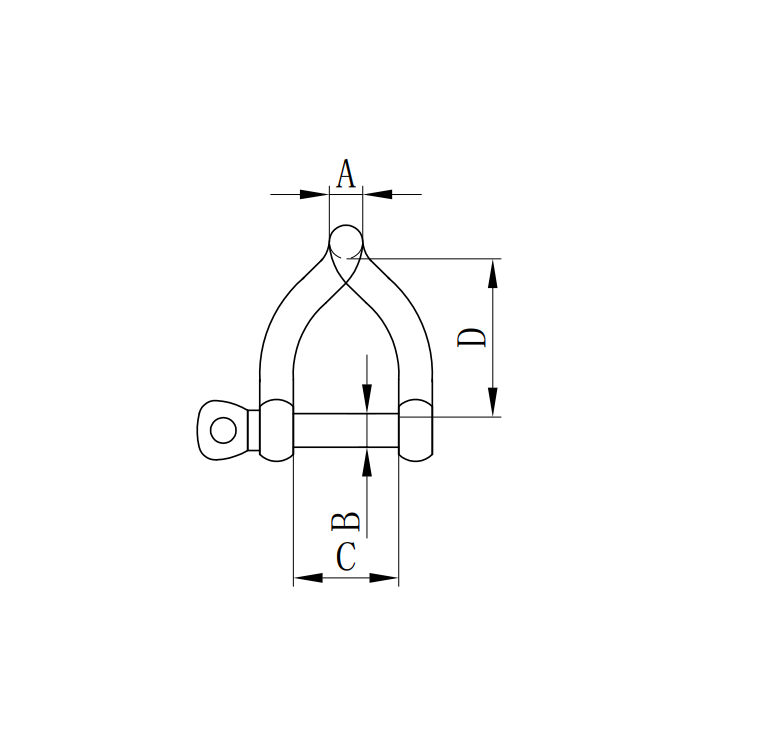

Twisted Shackle
| 扭体卸扣 | |||||||||||||||
| Twisted Shackle | |||||||||||||||
| ITEM NO | SIZE | A | B | C | D | ||||||||||
| mm | mm | mm | mm | mm | |||||||||||
| HF-9006-0004 | 4mm | 4 | 4 | 8 | 22 | ||||||||||
| HF-9006-0005 | 5mm | 5 | 5 | 10 | 27.5 | ||||||||||
| HF-9006-0006 | 6mm | 6 | 6 | 12 | 33 | ||||||||||
| HF-9006-0008 | 8mm | 8 | 8 | 16 | 44 | ||||||||||
| HF-9006-0010 | 10mm | 10 | 10 | 20 | 55 | ||||||||||
| HF-9006-0012 | 12mm | 12 | 12 | 24 | 66 | ||||||||||

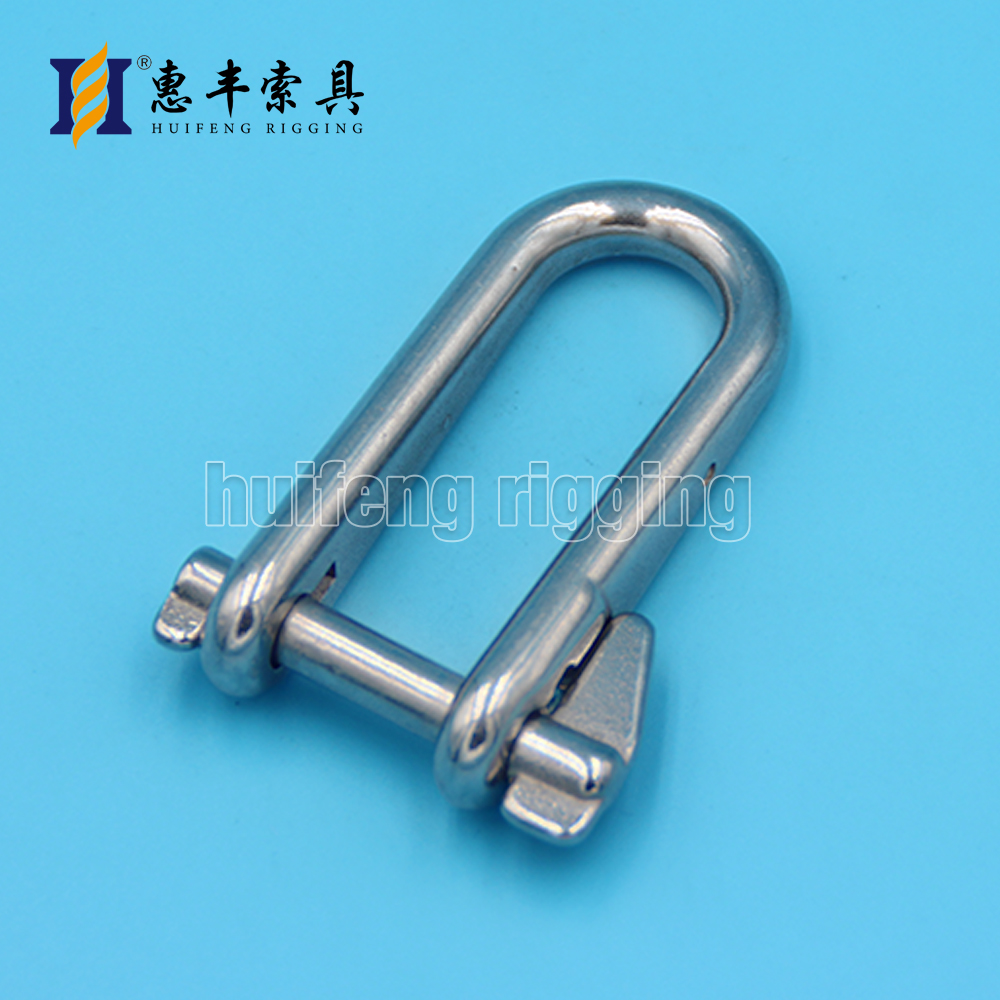

Key Pin Shackle
| 钥匙卸扣 | |||||||||||||||
| Key Pin Shackle | |||||||||||||||
| ITEM NO | SIZE | A | B | C | |||||||||||
| mm | mm | mm | mm | ||||||||||||
| HF-9007-0005 | 5mm | 36 | 13 | 5 | |||||||||||
| HF-9007-0006 | 6mm | 42 | 15 | 6 | |||||||||||
| HF-9007-0008 | 8mm | 59 | 21 | 8 | |||||||||||

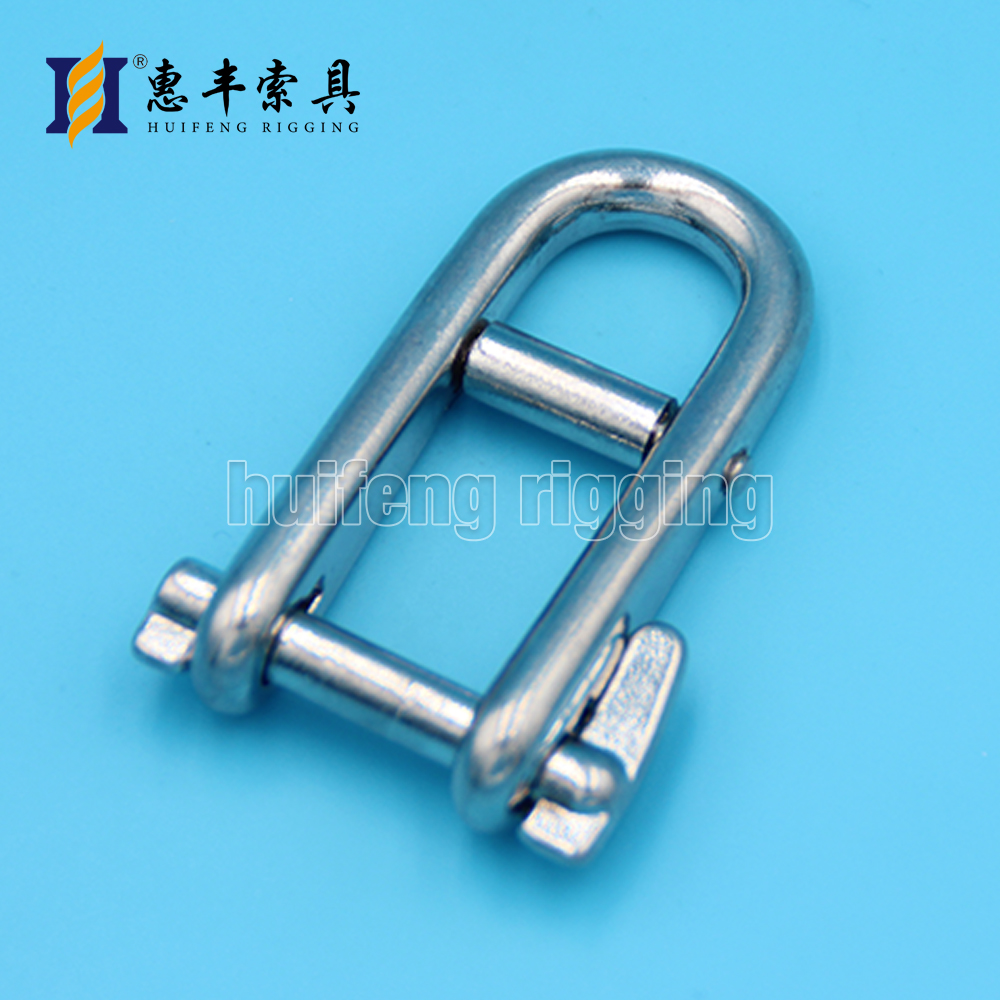

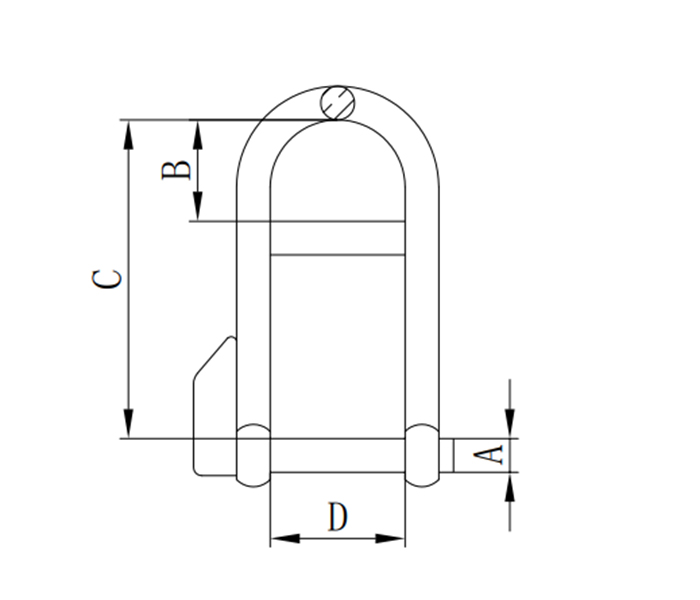

Key Pin Shackle with Bar
| 带横档钥匙卸扣 | |||||||||||||||
| Key Pin Shackle with Bar | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| mm | mm | mm | mm | Tons | kgs | ||||||||||
| HF-9008-0005 | 5 | 12.5 | 40 | 12.5 | 0.1 | 0.04 | |||||||||
| HF-9008-0006 | 6 | 15 | 48 | 15 | 0.15 | 0.06 | |||||||||
| HF-9008-0008 | 8 | 20 | 54 | 20 | 0.25 | 0.13 | |||||||||

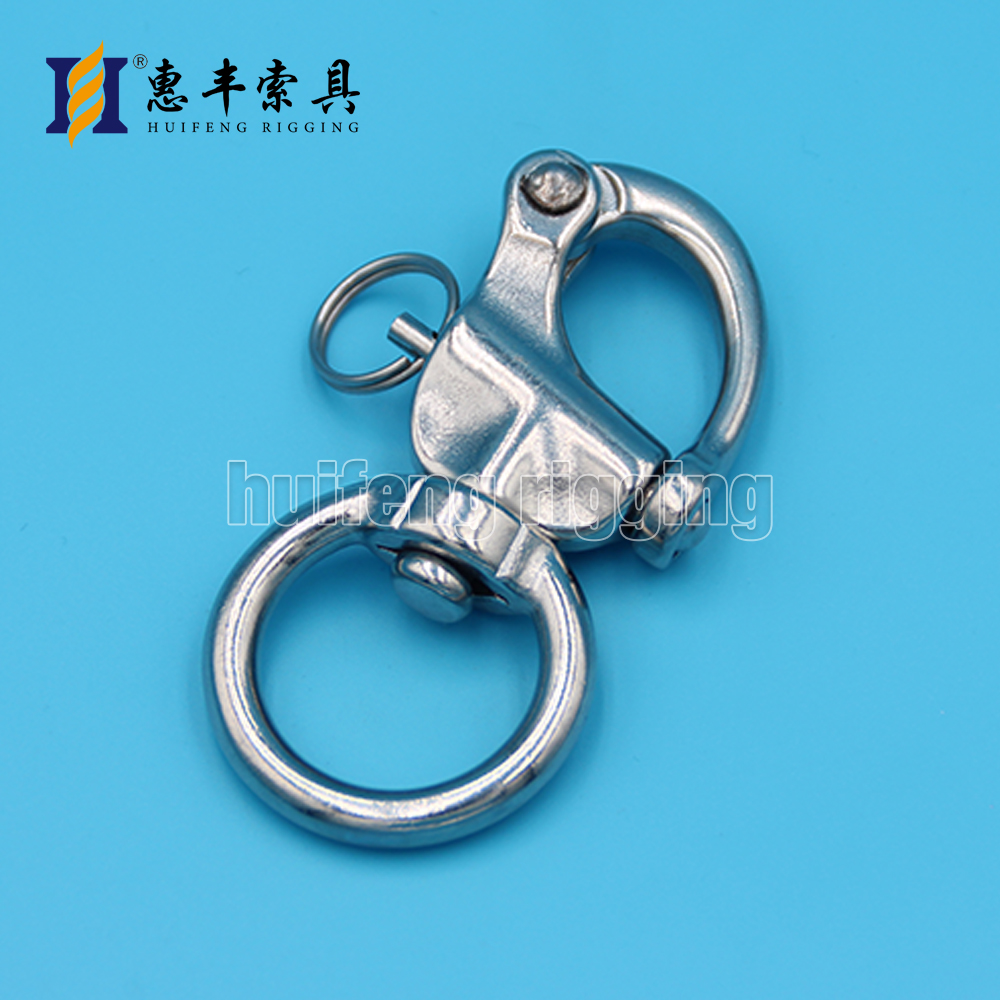

Round Swivel Snap Shackle
| 大眼弹簧卸扣 | |||||||||||||||
| Round Swivel Snap Shackle | |||||||||||||||
| ITEM NO | Size(Length mm) | ||||||||||||||
| HF-9009 | 78mm | ||||||||||||||

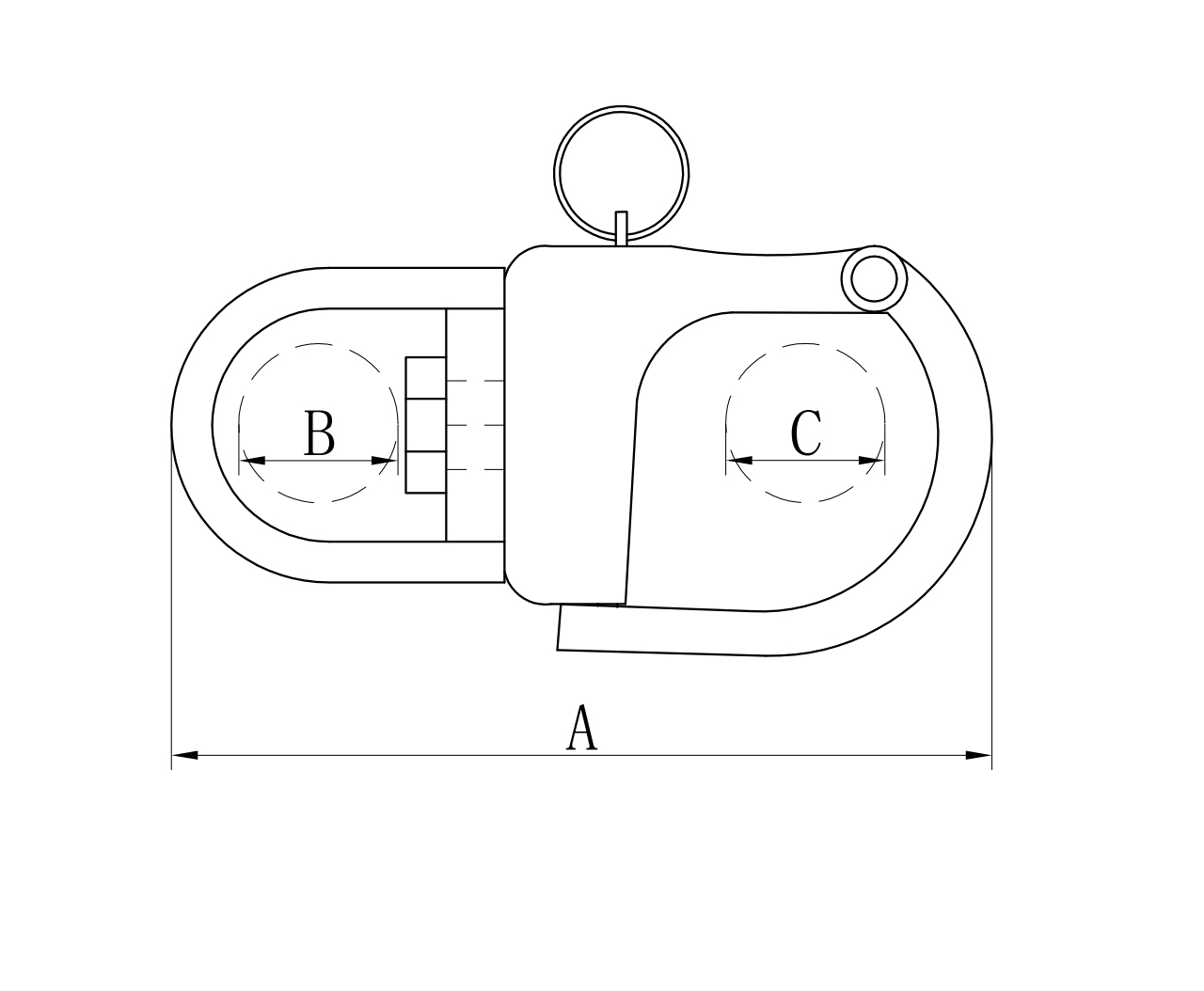

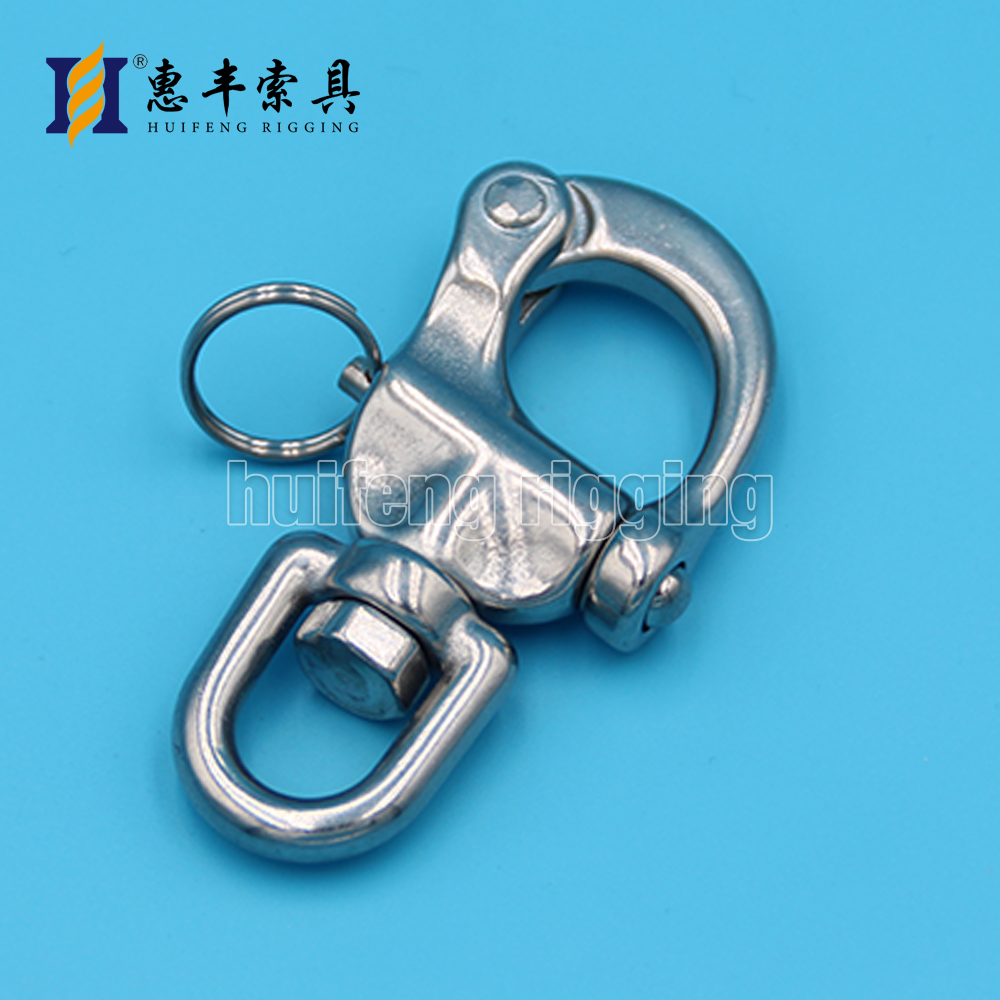

Eye Swivel Snap Shackle
.jpg)
| 眼式弹簧卸扣 | |||||||||||||||
| Eye Swivel Snap Shackle | |||||||||||||||
| ITEM NO | A | B | C | WLL | WT | ||||||||||
| mm | mm | mm | mm | KGS | |||||||||||
| HF-9010-0070 | 70 | 12 | 12 | 0.45 | 0.064 | ||||||||||
| HF-9010-0087 | 87 | 16 | 16 | 0.65 | 0.12 | ||||||||||
| HF-9010-0128 | 128 | 22 | 22 | 0.95 | 0.34 | ||||||||||

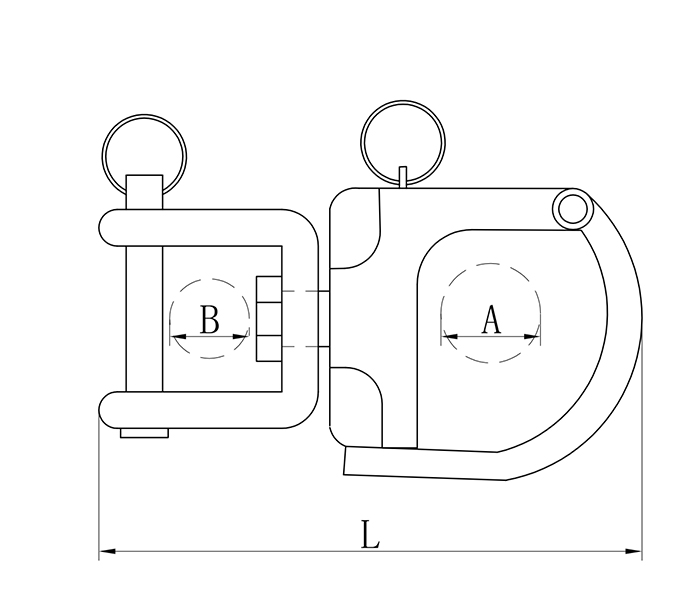

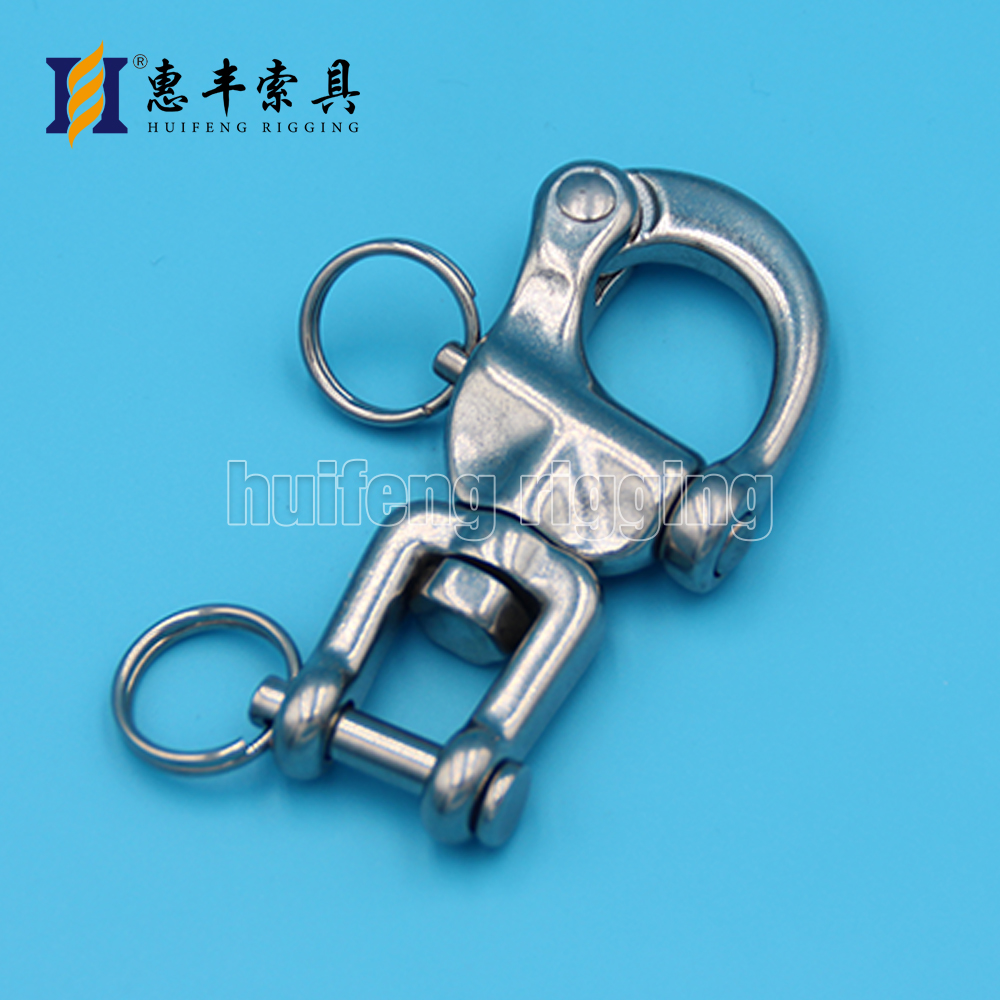

Jaw Swivel Snap Shackle
.jpg)
| 叉式弹簧卸扣 | |||||||||||||||
| Jaw Swivel Snap Shackle | |||||||||||||||
| ITEM NO | L | A | B | WLL | WT | ||||||||||
| mm | mm | mm | mm | KGS | |||||||||||
| HF-9011-0070 | 70 | 12 | 10 | 0.45 | 0.064 | ||||||||||
| HF-9011-0087 | 87 | 16 | 13 | 0.65 | 0.122 | ||||||||||
| HF-9011-0128 | 128 | 22 | 19 | 0.95 | 0.4 | ||||||||||

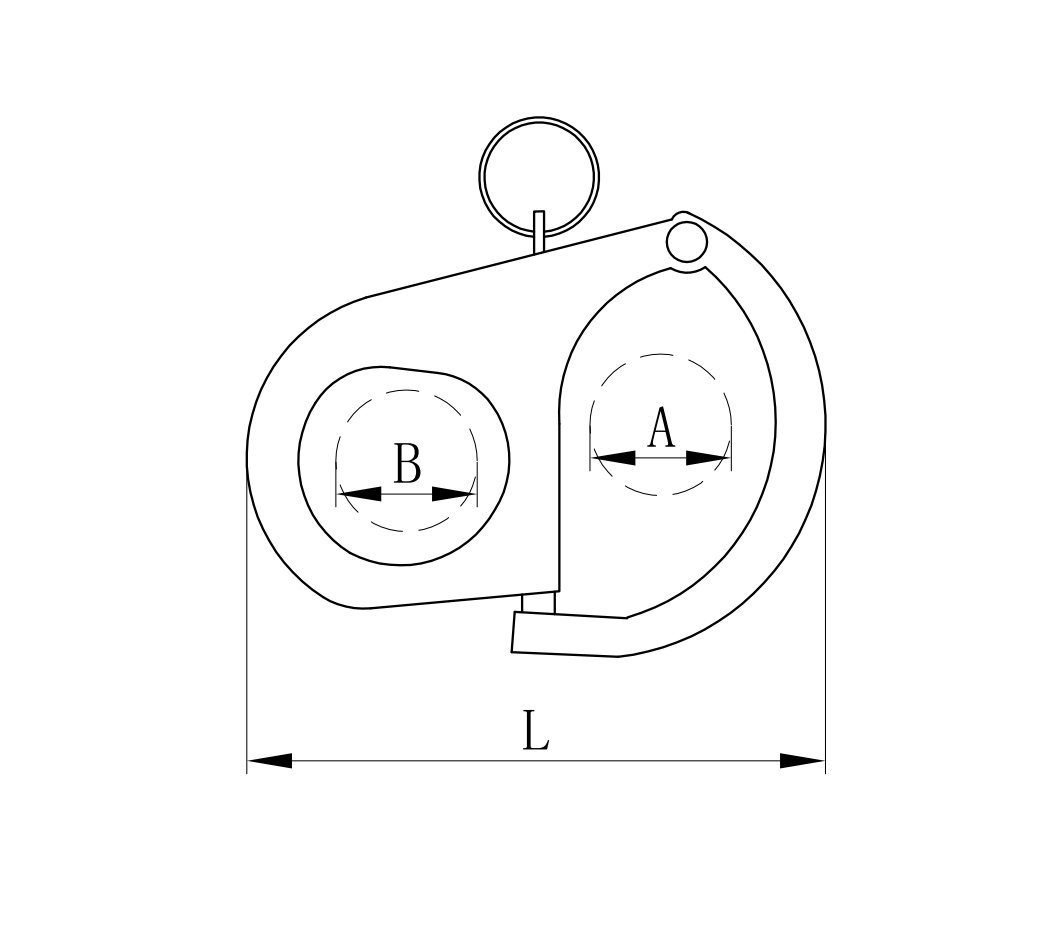

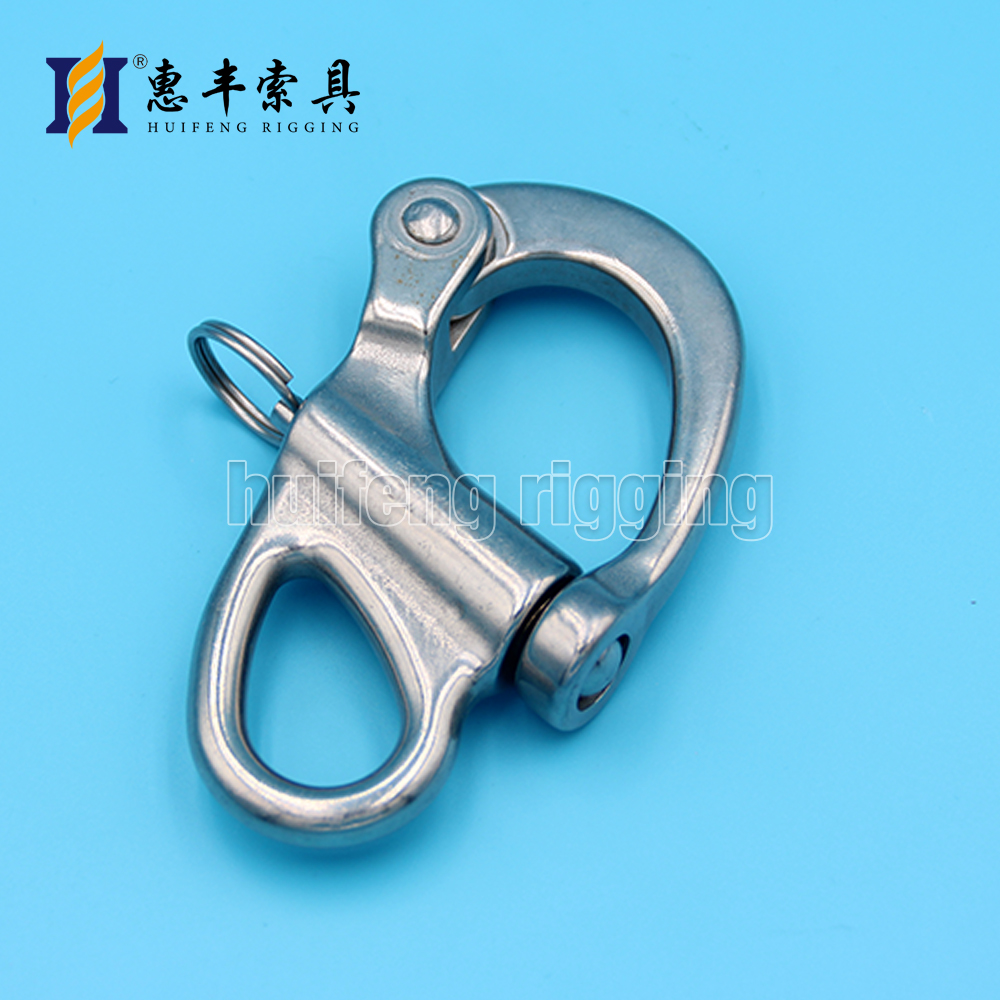

Fixed Snap Shackle
.jpg)
| 固式弹簧卸扣 | |||||||||||||||
| Fixed Snap Shackle | |||||||||||||||
| ITEM NO | L | A | B | WLL | |||||||||||
| mm | mm | mm | KGS | ||||||||||||
| HF-9012-0052 | 52 | 12 | 9 | 1000 | |||||||||||
| HF-9012-0066 | 66 | 16 | 12 | 1500 | |||||||||||
| HF-9012-0096 | 96 | 22 | 16 | 2100 | |||||||||||

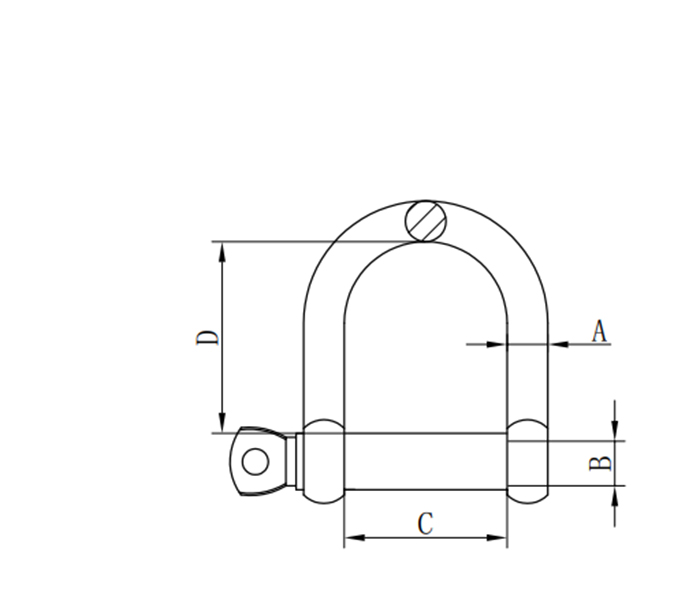

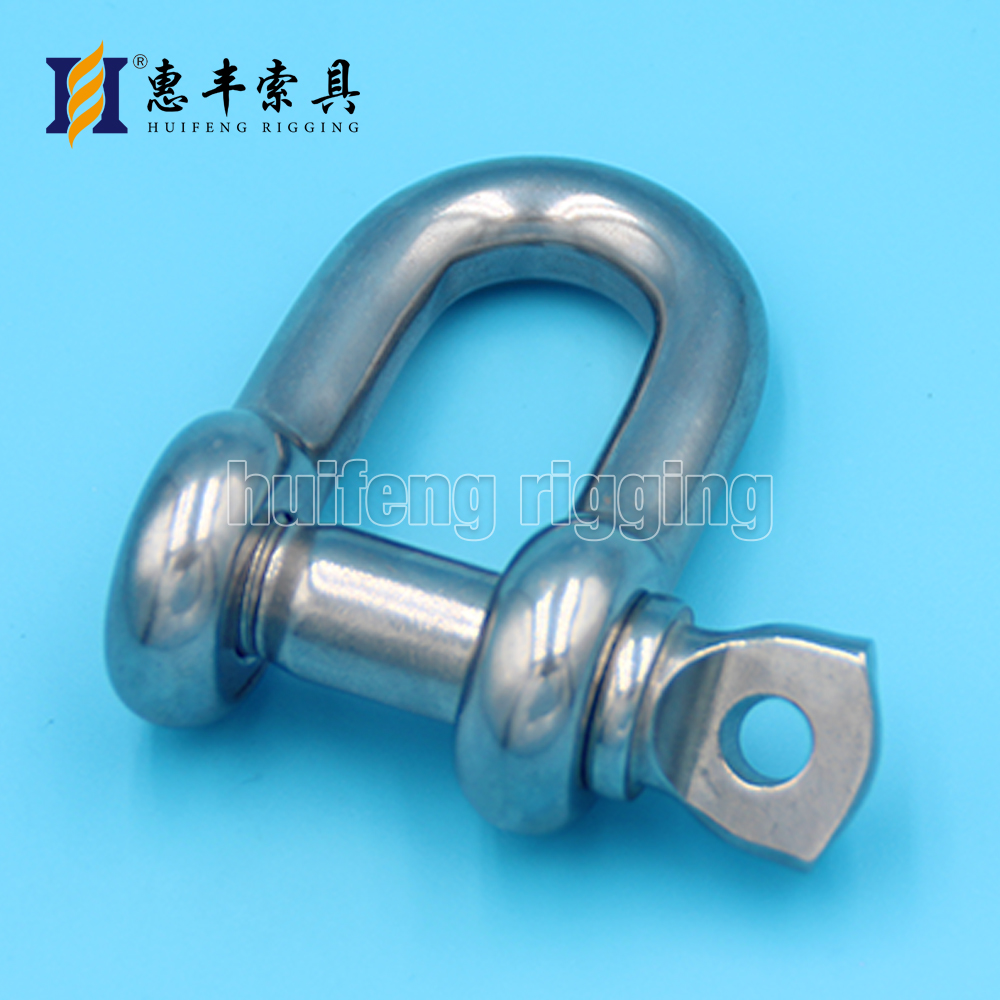

US Type Dee Shackle
| 美式D型卸扣 | |||||||||||||||
| US Type Dee Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| Size | in | in | in | Tons | kgs | ||||||||||
| HF-9013-0005 | 3/16" | 1/4" | 0.38" | 0.75" | 0.33 | 0.025 | |||||||||
| HF-9013-0006 | 1/4" | 5/16" | 0.47" | 0.88" | 0.5 | 0.043 | |||||||||
| HF-9013-0008 | 5/16" | 3/8" | 0.53" | 1.03" | 0.75 | 0.08 | |||||||||
| HF-9013-0010 | 3/8" | 7/16" | 0.66" | 1.25" | 1 | 0.134 | |||||||||
| HF-9013-0011 | 7/16" | 1/2" | 0.75" | 1.44" | 1.5 | 0.22 | |||||||||
| HF-9013-0012 | 1/2" | 5/8" | 0.81" | 1.63" | 2 | 0.31 | |||||||||
| HF-9013-0016 | 5/8" | 3/4" | 1.06" | 2.00" | 3 | 0.6 | |||||||||
| HF-9013-0020 | 3/4" | 7/8" | 1.25" | 2.38" | 4 | 1.006 | |||||||||
| HF-9013-0022 | 7/8" | 1" | 1.44" | 2.81" | 5 | 1.533 | |||||||||
| HF-9013-0025 | 1" | 1.1/8" | 1.69" | 3.19" | 6 | 1.96 | |||||||||

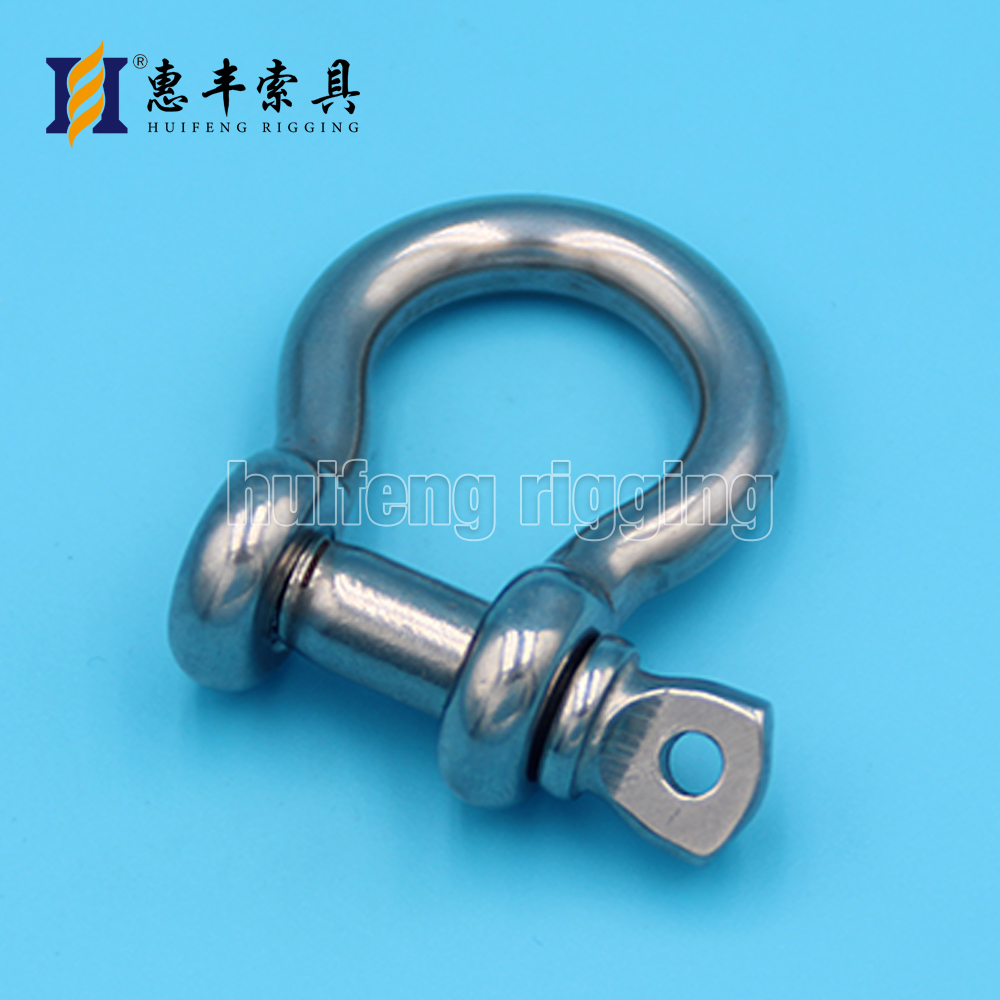

US Type Bow Shackle
| 美式弓型卸扣 | |||||||||||||||
| US Type Bow Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| Size | in | in | in | Tons | kgs | ||||||||||
| HF-9014-0005 | 3/16" | 1/4" | 0.38" | 0.88" | 0.33 | 0.026 | |||||||||
| HF-9014-0006 | 1/4" | 5/16" | 0.47" | 1.13" | 0.5 | 0.046 | |||||||||
| HF-9014-0008 | 5/16" | 3/8" | 0.53" | 1.22" | 0.75 | 0.082 | |||||||||
| HF-9014-0010 | 3/8" | 7/16" | 0.66" | 1.44" | 1 | 0.145 | |||||||||
| HF-9014-0011 | 7/16" | 1/2" | 0.75" | 1.69" | 1.5 | 0.236 | |||||||||
| HF-9014-0012 | 1/2" | 5/8" | 0.81" | 1.88" | 2 | 0.338 | |||||||||
| HF-9014-0016 | 5/8" | 3/4" | 1.06" | 2.38" | 3 | 0.666 | |||||||||
| HF-9014-0020 | 3/4" | 7/8" | 1.25" | 2.81" | 4 | 1.09 | |||||||||
| HF-9014-0022 | 7/8" | 1" | 1.44" | 3.31" | 5 | 1.58 | |||||||||
| HF-9014-0025 | 1" | 1.1/8" | 1.69" | 3.75" | 6 | 2.06 | |||||||||

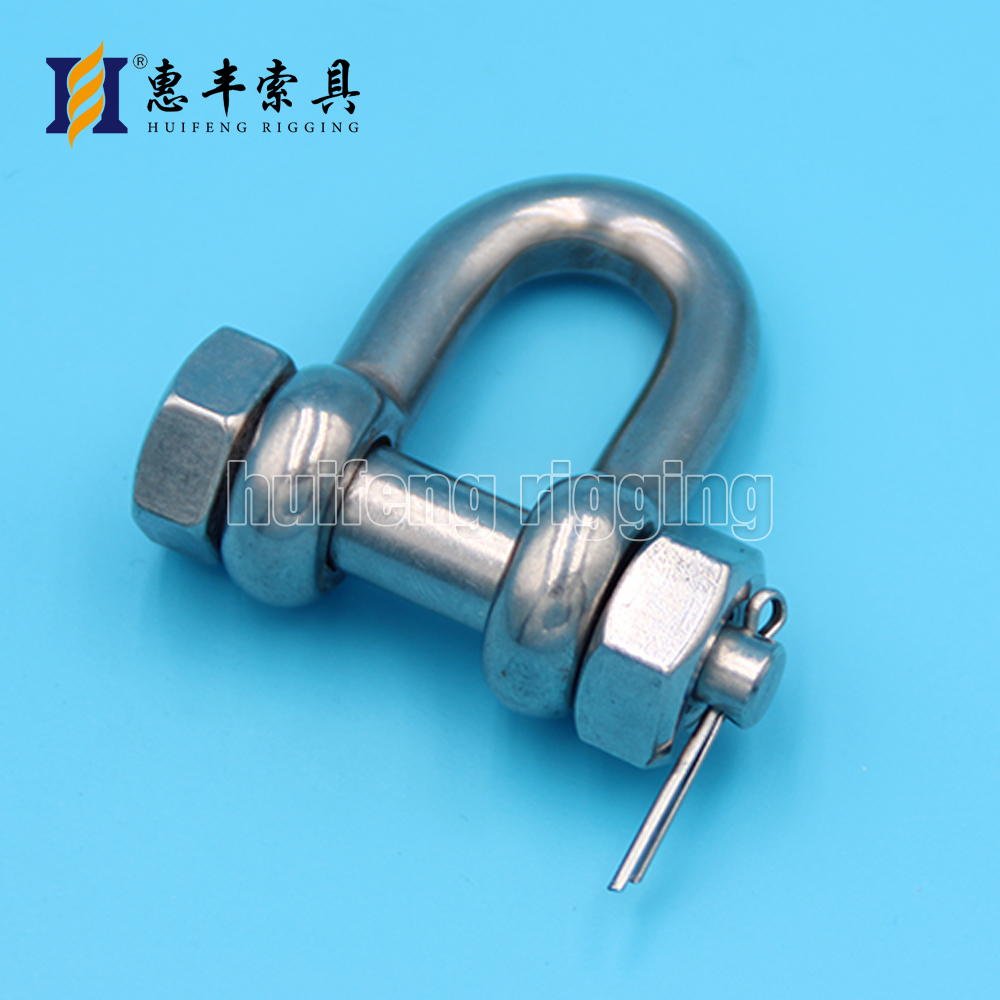

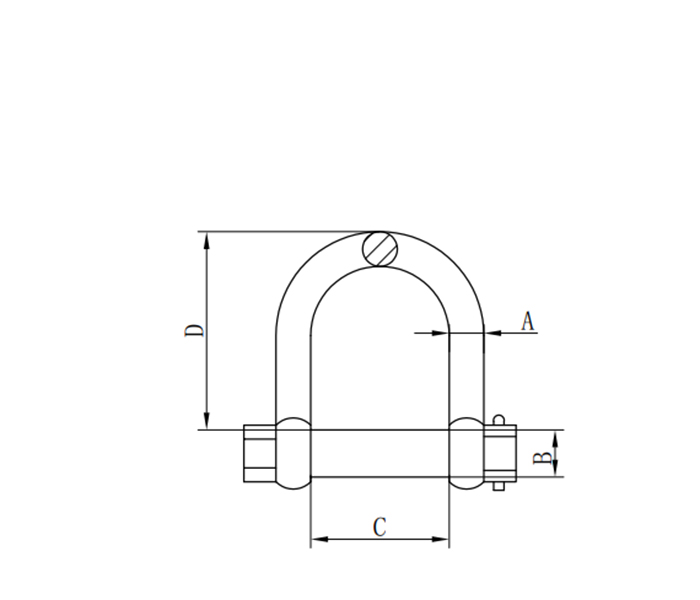

US Type Bolt Safety Chain Shackle
| 美式保险D型卸扣 | |||||||||||||||
| US Type Bolt Safety Chain Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| Size | in | in | in | Tons | kgs | ||||||||||
| HF-9015-0005 | 3/16" | 1/4" | 0.38" | 0.75" | 0.33 | 0.026 | |||||||||
| HF-9015-0006 | 1/4" | 5/16" | 0.47" | 0.88" | 0.5 | 0.045 | |||||||||
| HF-9015-0008 | 5/16" | 3/8" | 0.53" | 1.03" | 0.75 | 0.084 | |||||||||
| HF-9015-0010 | 3/8" | 7/16" | 0.66" | 1.25" | 1 | 0.141 | |||||||||
| HF-9015-0011 | 7/16" | 1/2" | 0.75" | 1.44" | 1.5 | 0.231 | |||||||||
| HF-9015-0012 | 1/2" | 5/8" | 0.81" | 1.63" | 2 | 0.326 | |||||||||
| HF-9015-0016 | 5/8" | 3/4" | 1.06" | 2.00" | 3 | 0.63 | |||||||||
| HF-9015-0020 | 3/4" | 7/8" | 1.25" | 2.38" | 4 | 1.05+ | |||||||||
| HF-9015-0022 | 7/8" | 1" | 1.44" | 2.81" | 5 | 1.61 | |||||||||
| HF-9015-0025 | 1" | 1.1/8" | 1.69" | 3.19" | 6 | 2.058 | |||||||||

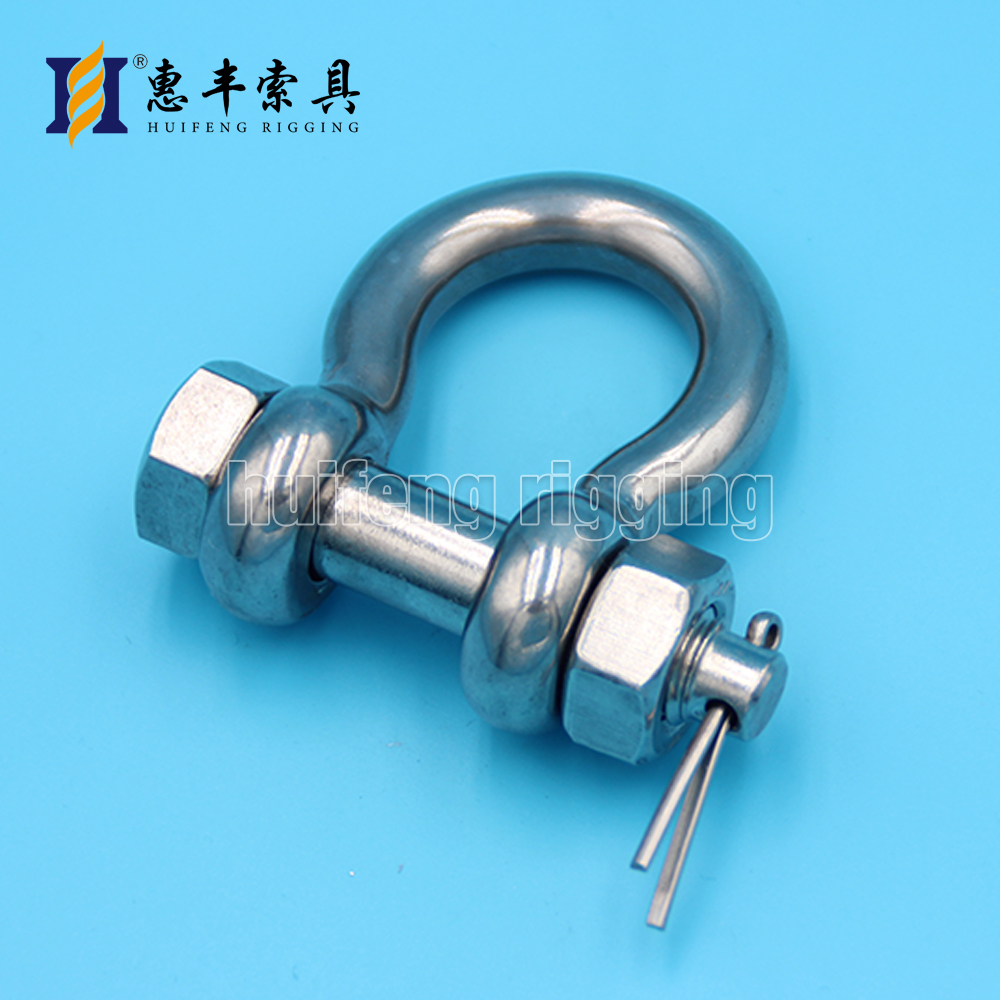

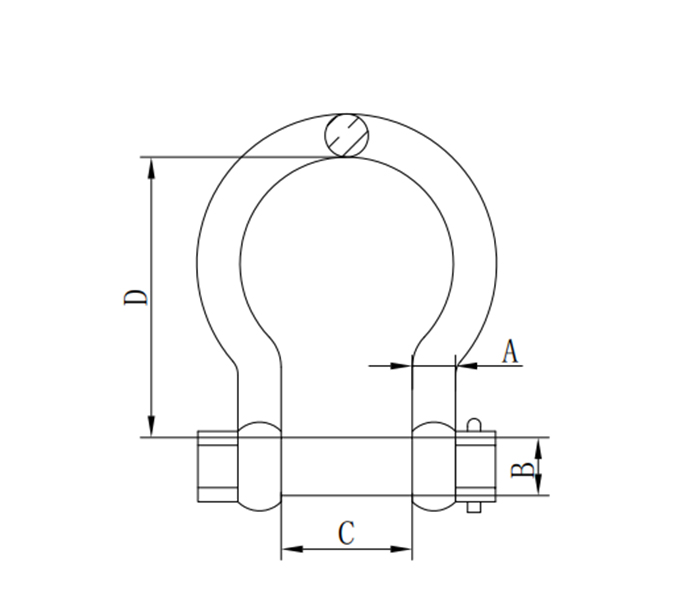

US Type Bolt Safety Anchor Shackle
| 美式保险弓型卸扣 | |||||||||||||||
| US Type Bolt Safety Anchor Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | WLL | WT | |||||||||
| Size | in | in | in | Tons | kgs | ||||||||||
| HF-9016-0005 | 3/16" | 1/4" | 0.38" | 0.88" | 0.33 | 0.027 | |||||||||
| HF-9016-0006 | 1/4" | 5/16" | 0.47" | 1.13" | 0.5 | 0.048 | |||||||||
| HF-9016-0008 | 5/16" | 3/8" | 0.53" | 1.22" | 0.75 | 0.086 | |||||||||
| HF-9016-0010 | 3/8" | 7/16" | 0.66" | 1.44" | 1 | 0.152 | |||||||||
| HF-9016-0011 | 7/16" | 1/2" | 0.75" | 1.69" | 1.5 | 0.248 | |||||||||
| HF-9016-0012 | 1/2" | 5/8" | 0.81" | 1.88" | 2 | 0.355 | |||||||||
| HF-9016-0016 | 5/8" | 3/4" | 1.06" | 2.38" | 3 | 0.699 | |||||||||
| HF-9016-0020 | 3/4" | 7/8" | 1.25" | 2.81" | 4 | 1.145 | |||||||||
| HF-9016-0022 | 7/8" | 1" | 1.44" | 3.31" | 5 | 1.659 | |||||||||
| HF-9016-0025 | 1" | 1.1/8" | 1.69" | 3.75" | 6 | 2.163 | |||||||||

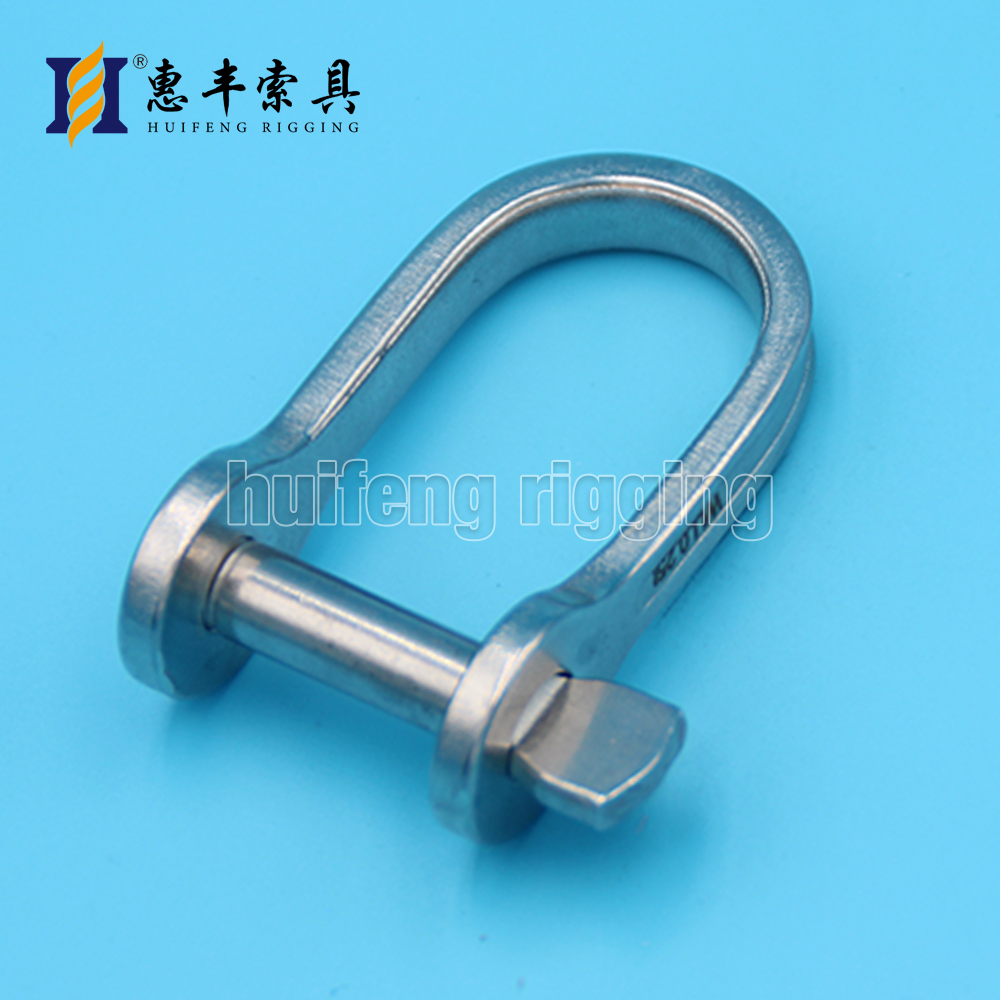

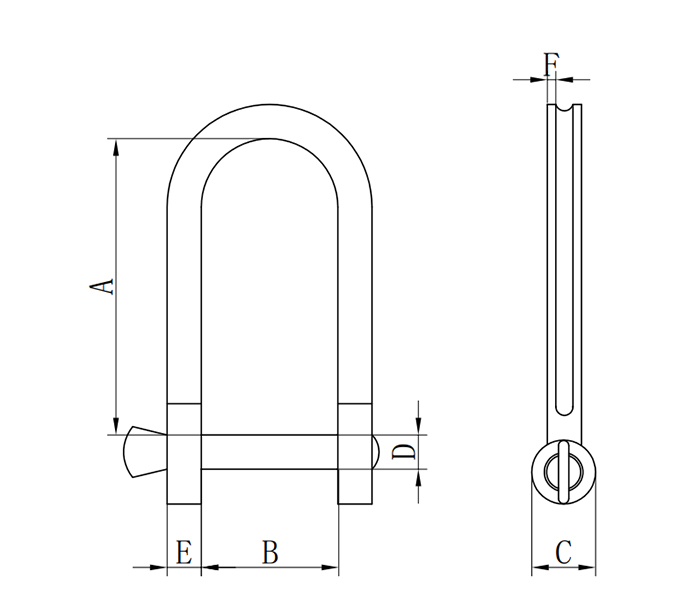

Plate Dee Shackle
| 板式卸扣 | |||||||||||||||
| Plate Dee Shackle | |||||||||||||||
| ITEM NO | A | B | C | D | E | F | THICKNESS | ||||||||
| mm | mm | mm | mm | mm | mm | mm | |||||||||
| HF-9017-0515 | 25 | 15 | 12 | 5 | 2 | 7.5 | 2 | ||||||||
| HF-9017-0517 | 35 | 17 | 11 | 5 | 3 | 6.5 | 2.5 | ||||||||
| HF-9017-0617 | 40 | 17 | 14.5 | 6 | 3 | 7.8 | 3 | ||||||||
| HF-9017-0822 | 42 | 22 | 18.5 | 8 | 4 | 8 | 4 | ||||||||

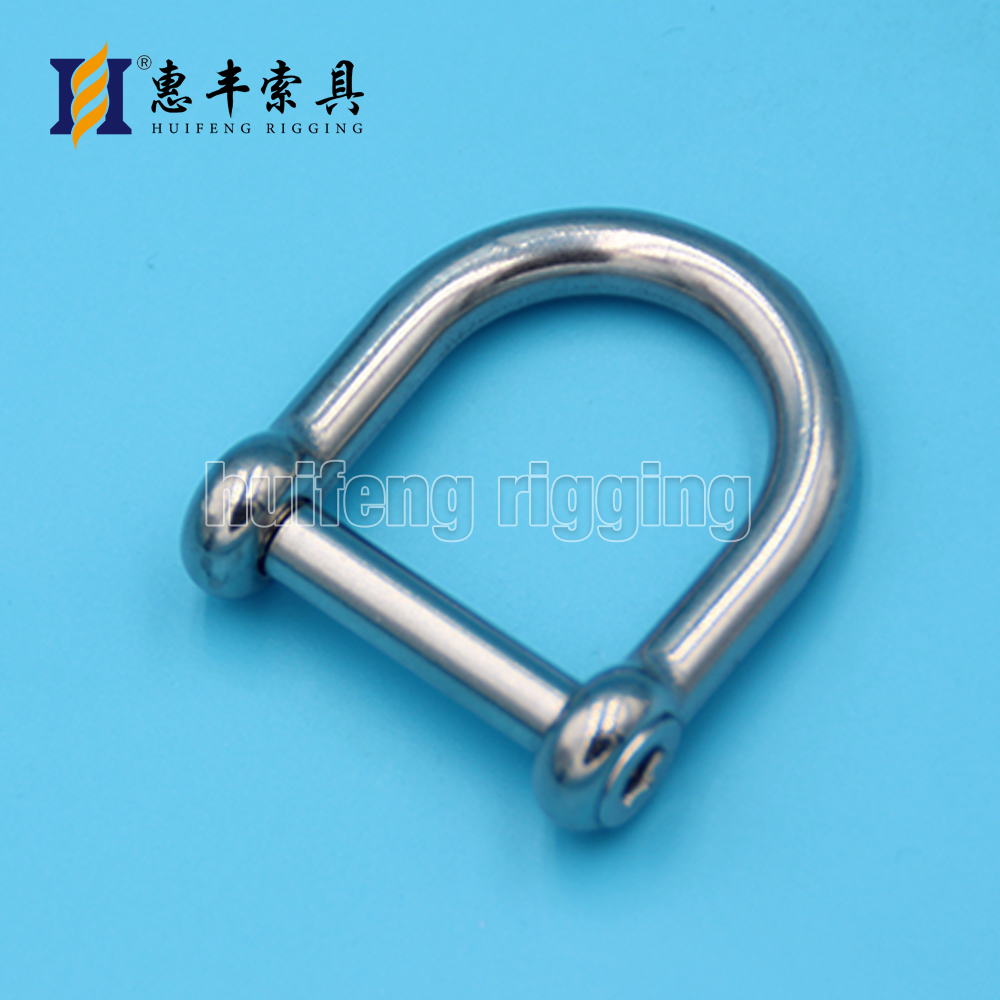

Wide Dee Shackle with Inner Hexagon Pin
| 带内六角销宽D卸扣 | |||||||||||||||
| Wide Dee Shackle with Inner Hexagon Pin | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-9018 | 5，6，8，10，12，14，16 | ||||||||||||||
Bar Shackle
| 8字形加档卸扣 | |||||||||||||||
| Bar Shackle | |||||||||||||||
| ITEM NO | Size(DiaxL mm) | ||||||||||||||
| HF-9019 | 6x60mm | ||||||||||||||
Bar Shackle
| 8字形加档卸扣 | |||||||||||||||
| Bar Shackle | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-9020 | 7mm | ||||||||||||||

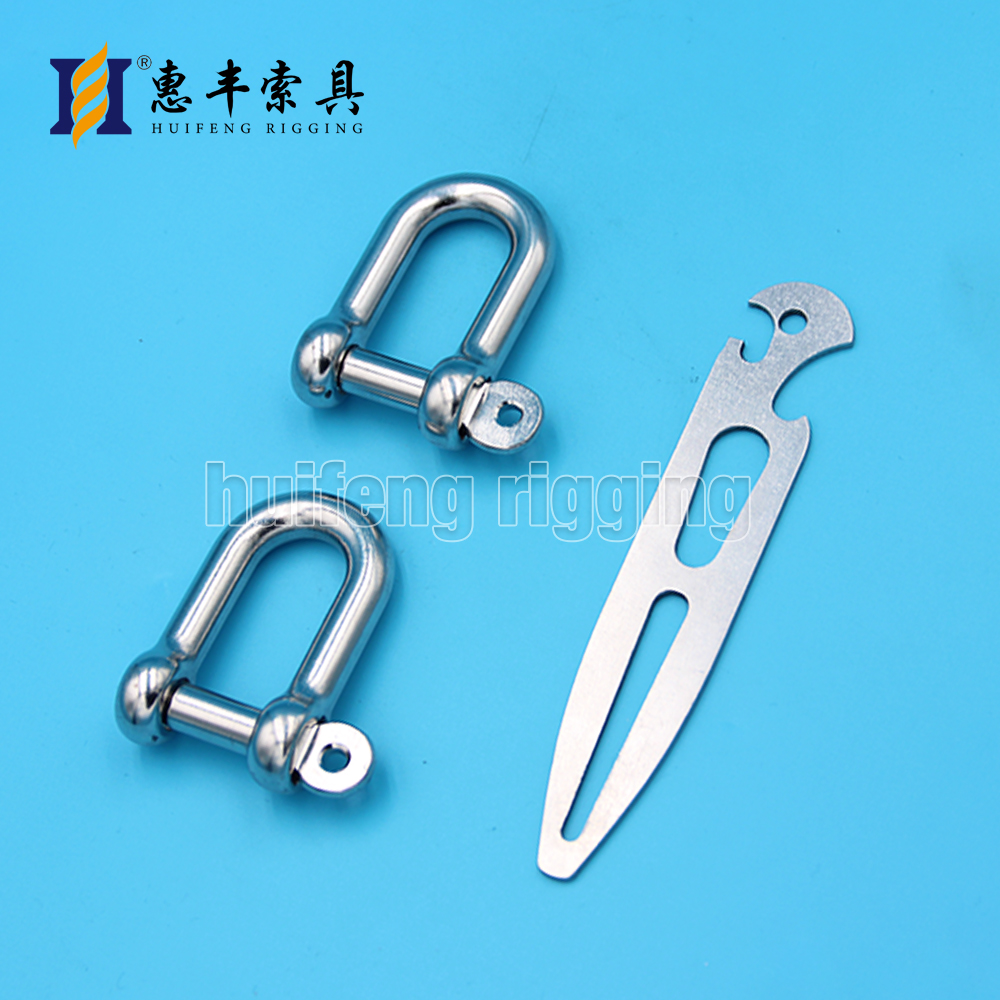

D Shackle with Captive Pin
.jpg)
| D型卸扣带俘虏销 | |||||||||||||||
| D Shackle with Captive Pin | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-9021 | 4mm，5mm，6mm，8mm | ||||||||||||||
Self Locking D Shackle
| 自锁D型卸扣 | |||||||||||||||
| Self Locking D Shackle | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-9022 | 4mm，5mm，6mm，8mm | ||||||||||||||
Self Locking Twisted Shackle with Captive Pin
| 自锁扭体卸扣带俘虏销 | |||||||||||||||
| Self Locking Twisted Shackle with Captive Pin | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-9023 | 4mm，5mm，6mm，8mm | ||||||||||||||
