WIRE ROPE FITTINGS

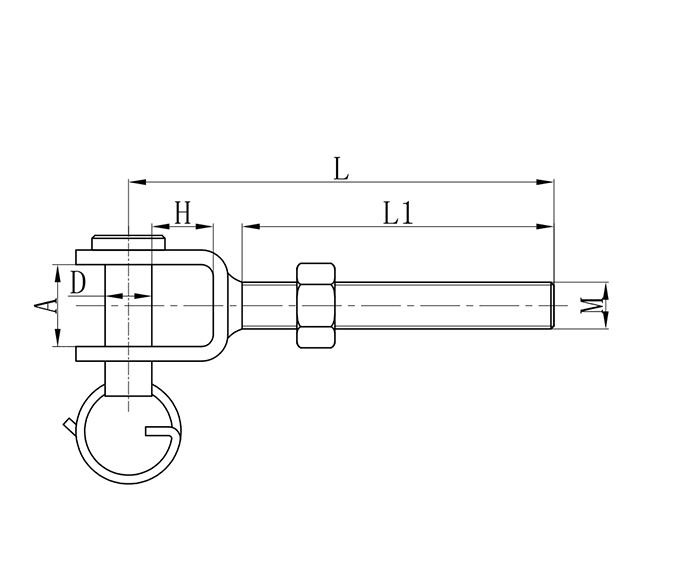

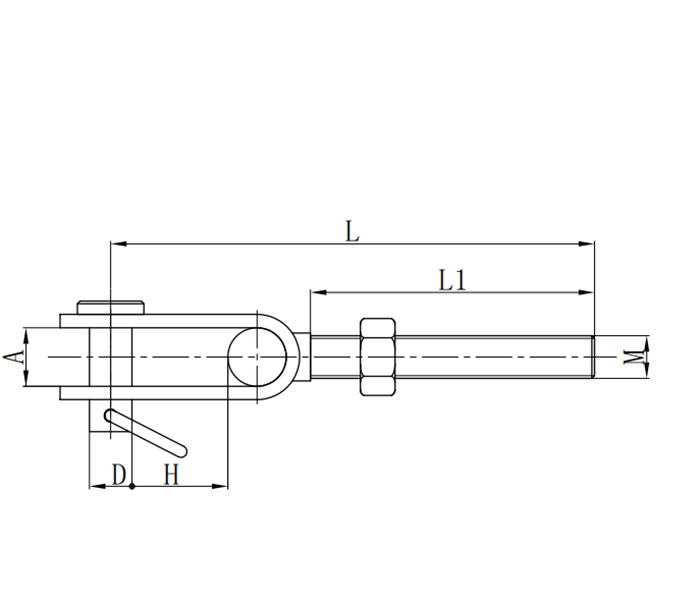

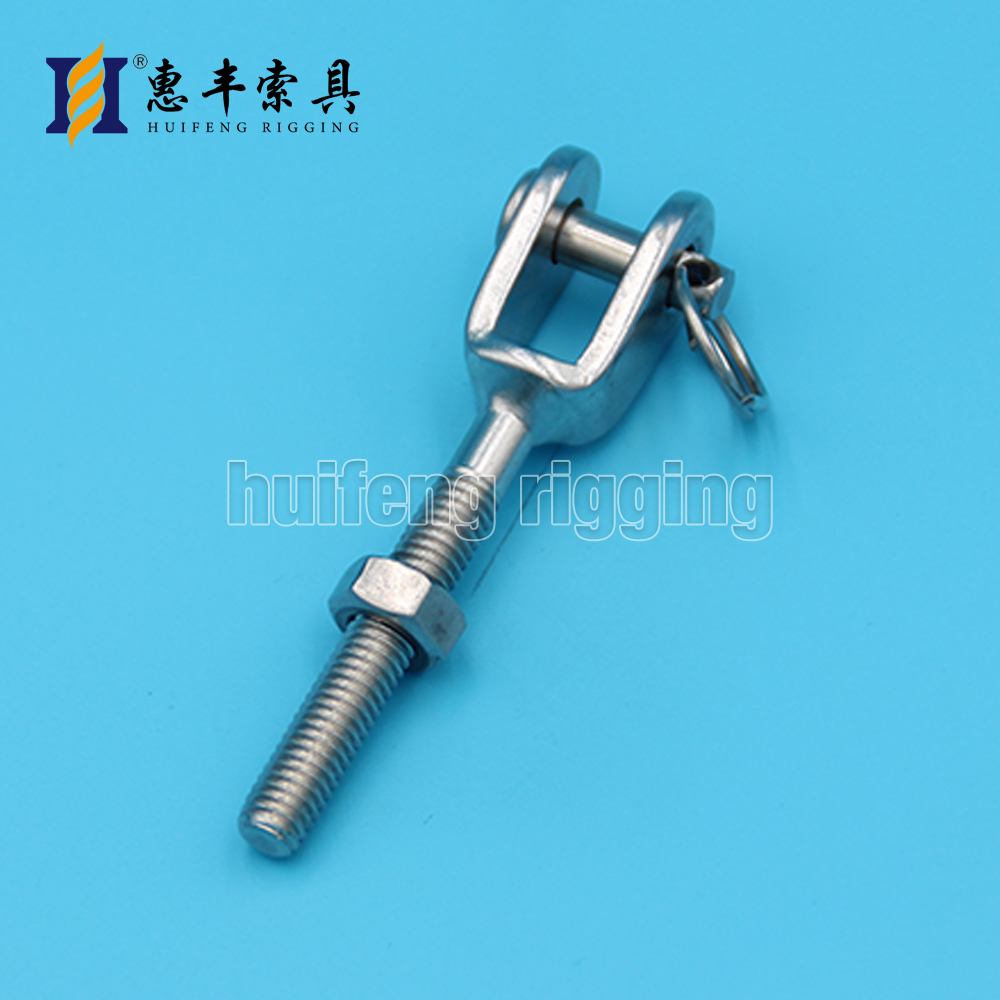

Welded Fork Stud
| 焊接叉式丝杆带螺母 | |||||||||||||||
| Welded Fork Stud | |||||||||||||||
| ITEM NO | THREAD | A mm | D (mm) | H (mm) | L1 (mm) | L (mm) | KG/100 | B.L.KG. | |||||||
| HF-5001-0004 | M4 | 5.5 | 4 | 8 | 38 | 52 | 1.4 | 500 | |||||||
| HF-5001-0005 | M5 | 6.5 | 5 | 10 | 42 | 65 | 2 | 800 | |||||||
| HF-5001-0006 | M6 | 7.5 | 6 | 10 | 48 | 72 | 3 | 1300 | |||||||
| HF-5001-0008 | M8 | 11 | 8 | 11 | 56 | 86 | 5 | 2350 | |||||||
| HF-5001-0010 | M10 | 12 | 9 | 14 | 63 | 96 | 9 | 3500 | |||||||
| HF-5001-0012 | M12 | 14 | 12 | 20 | 80 | 122 | 18 | 5100 | |||||||
| HF-5001-0014 | M14 | 15 | 12 | 22 | 90 | 126 | 21.5 | 5100 | |||||||
| HF-5001-0016 | M16 | 17 | 16 | 26 | 100 | 155 | 40 | 8000 | |||||||
| HF-5001-0020 | M20 | 20 | 19 | 30 | 119 | 175 | 65 | 13000 | |||||||

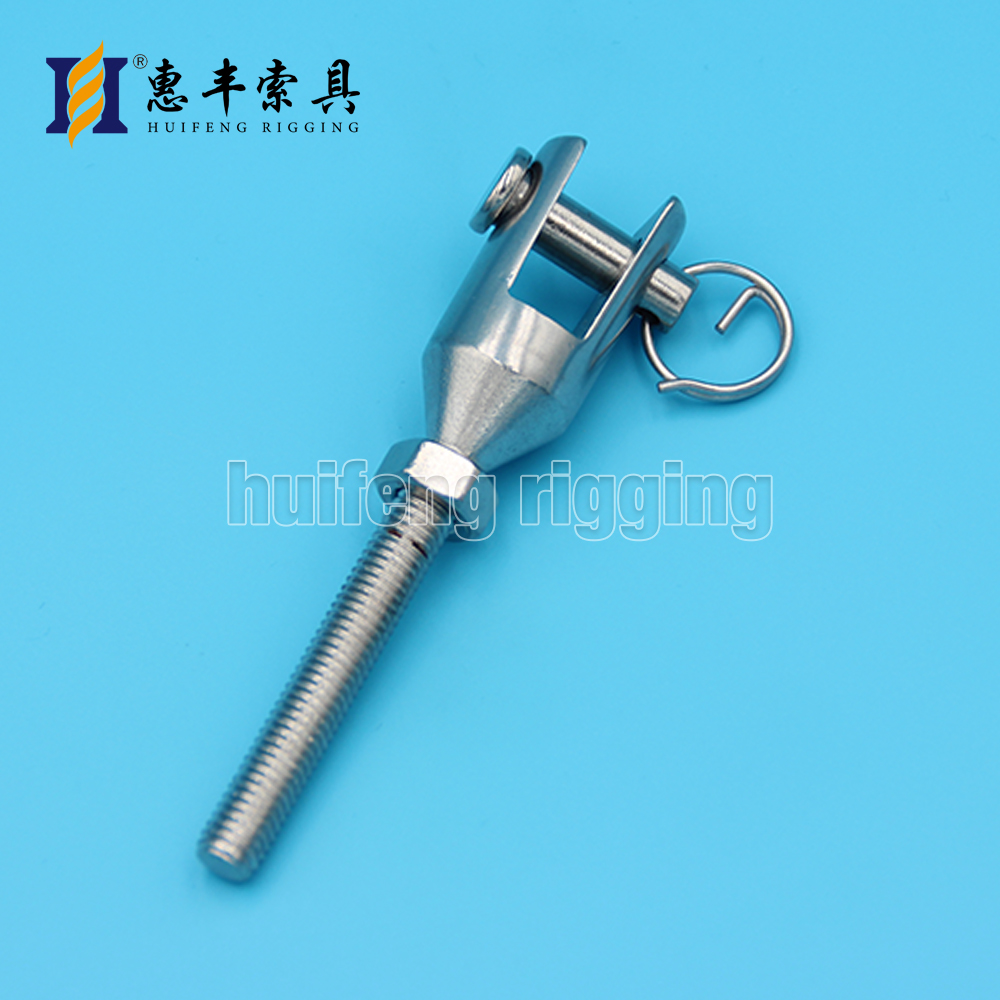

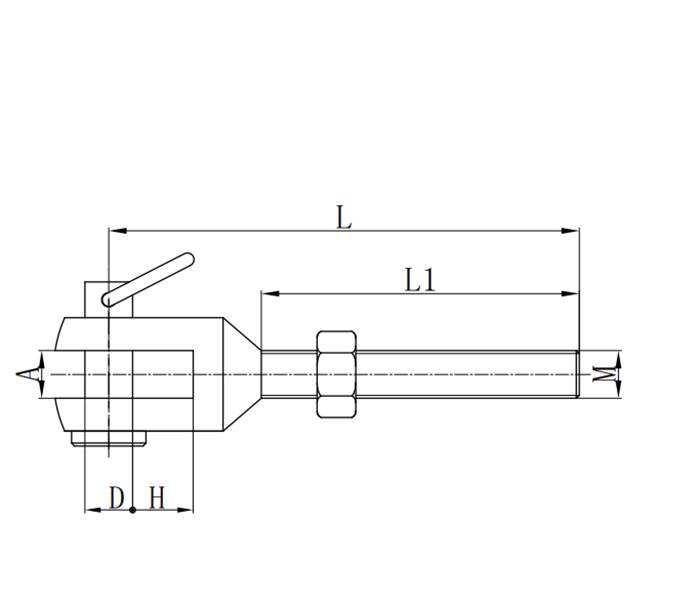

Machined Fork Stud
| 铣制叉式丝杆带螺母 | |||||||||||||||
| Machined Fork Stud | |||||||||||||||
| ITEM NO | THREAD | A (mm) | D (mm) | H (mm) | L1（mm） | L (mm) | |||||||||
| HF-5002-0004 | M4 | 5.5 | 4 | 8 | 38 | 55 | |||||||||
| HF-5002-0005 | M5 | 6.5 | 5 | 10 | 42 | 67 | |||||||||
| HF-5002-0006 | M6 | 7.5 | 6 | 10 | 48 | 80 | |||||||||
| HF-5002-0008 | M8 | 11 | 8 | 11 | 56 | 90 | |||||||||
| HF-5002-0010 | M10 | 12 | 9 | 14 | 63 | 105 | |||||||||
| HF-5002-0012 | M12 | 14 | 12 | 20 | 80 | 135 | |||||||||
| HF-5002-0014 | M14 | 15 | 12 | 22 | 90 | 147 | |||||||||
| HF-5002-0016 | M16 | 17 | 16 | 26 | 100 | 170 | |||||||||
| HF-5002-0020 | M20 | 20 | 19 | 30 | 119 | 182 | |||||||||

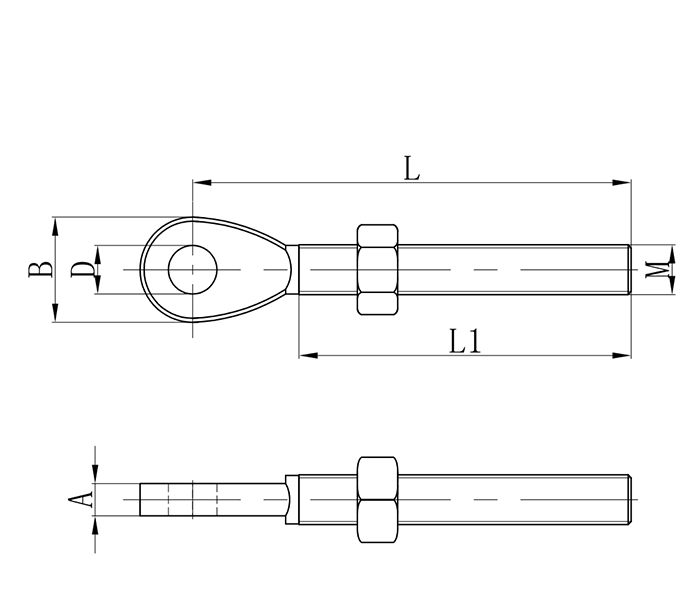

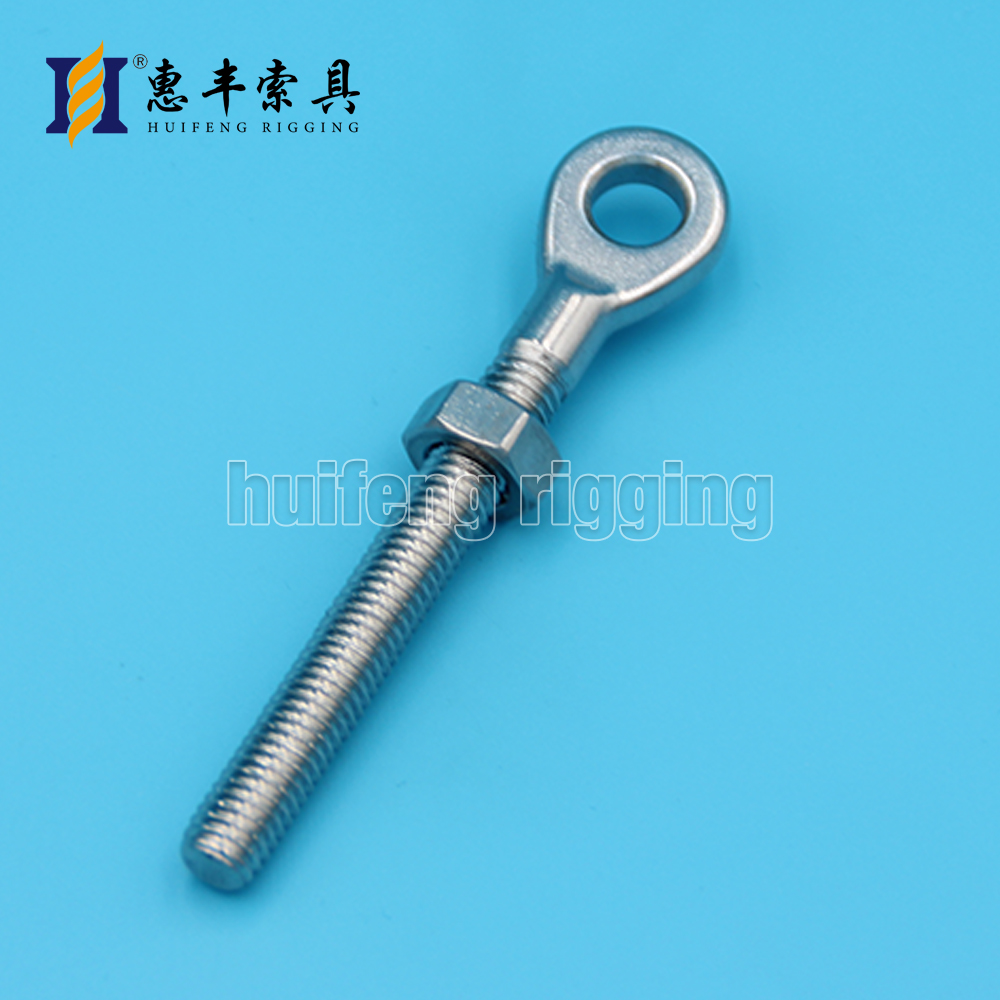

Eye Stud
| 眼式丝杆 | |||||||||||||||
| Eye Stud | |||||||||||||||
| ITEM NO | THREAD | A (mm) | B (mm) | D (mm) | L1 (mm) | L (mm) | |||||||||
| HF-5003-0005 | M5 | 3 | 12 | 5.5 | 42 | 63 | |||||||||
| HF-5003-0006 | M6 | 4 | 14 | 6.5 | 48 | 65 | |||||||||
| HF-5003-0008 | M8 | 5 | 17 | 8.5 | 56 | 78 | |||||||||
| HF-5003-0010 | M10 | 6 | 22 | 10.5 | 63 | 90 | |||||||||
| HF-5003-0012 | M12 | 8 | 25 | 13 | 80 | 110 | |||||||||
| HF-5003-0014 | M14 | 9 | 28 | 13 | 90 | 124 | |||||||||
| HF-5003-0016 | M16 | 10 | 31 | 14.5 | 100 | 133 | |||||||||
| HF-5003-0020 | M20 | 15 | 40 | 19.5 | 119 | 164 | |||||||||

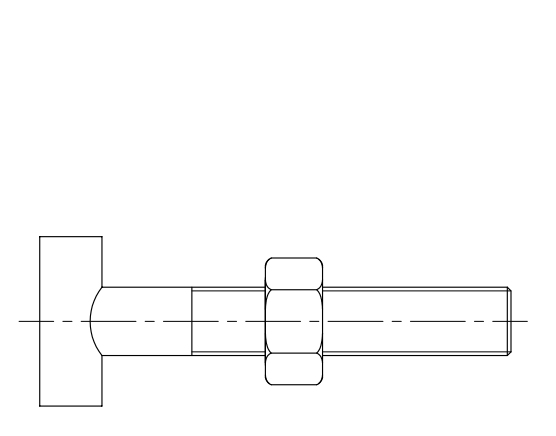

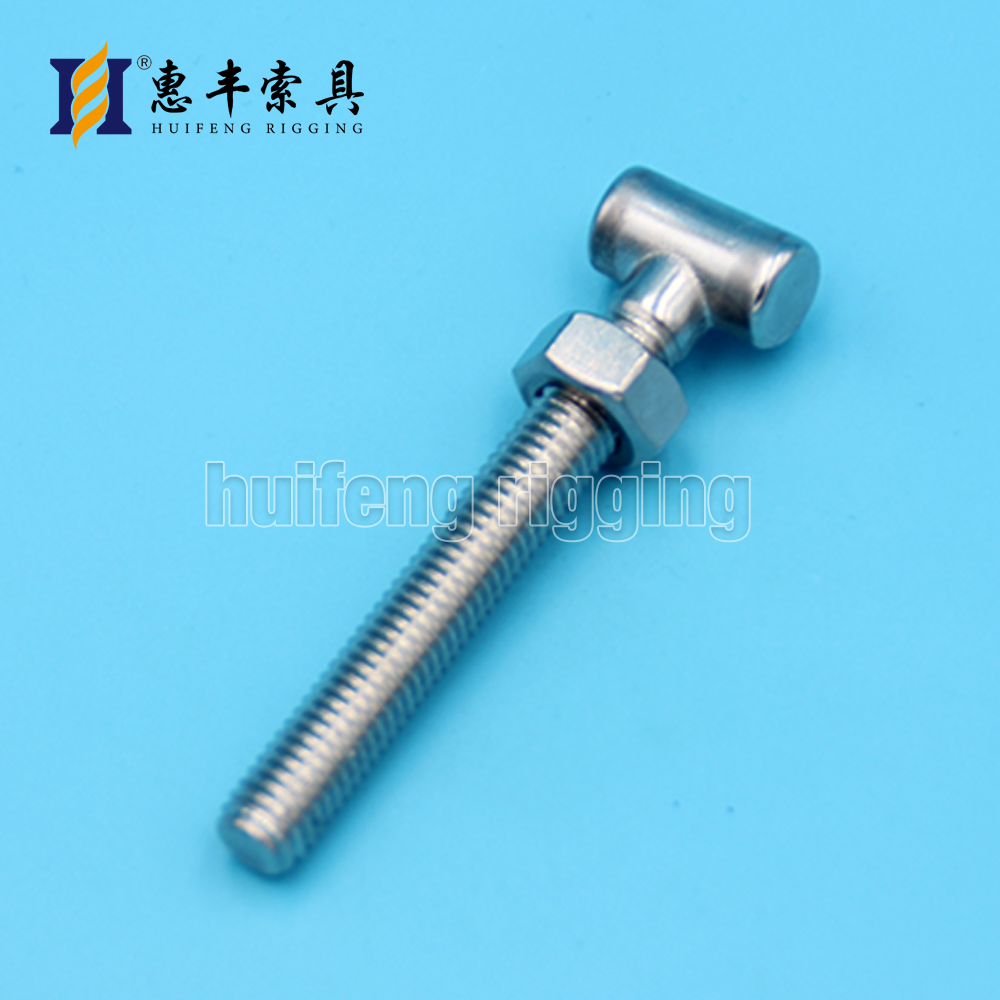

T Type Stud
| T式丝杆 | |||||||||||||||
| T Type Stud | |||||||||||||||
| ITEM NO | SIZE(mm) | ||||||||||||||
| HF-5004 | 4mm - 20mm | ||||||||||||||

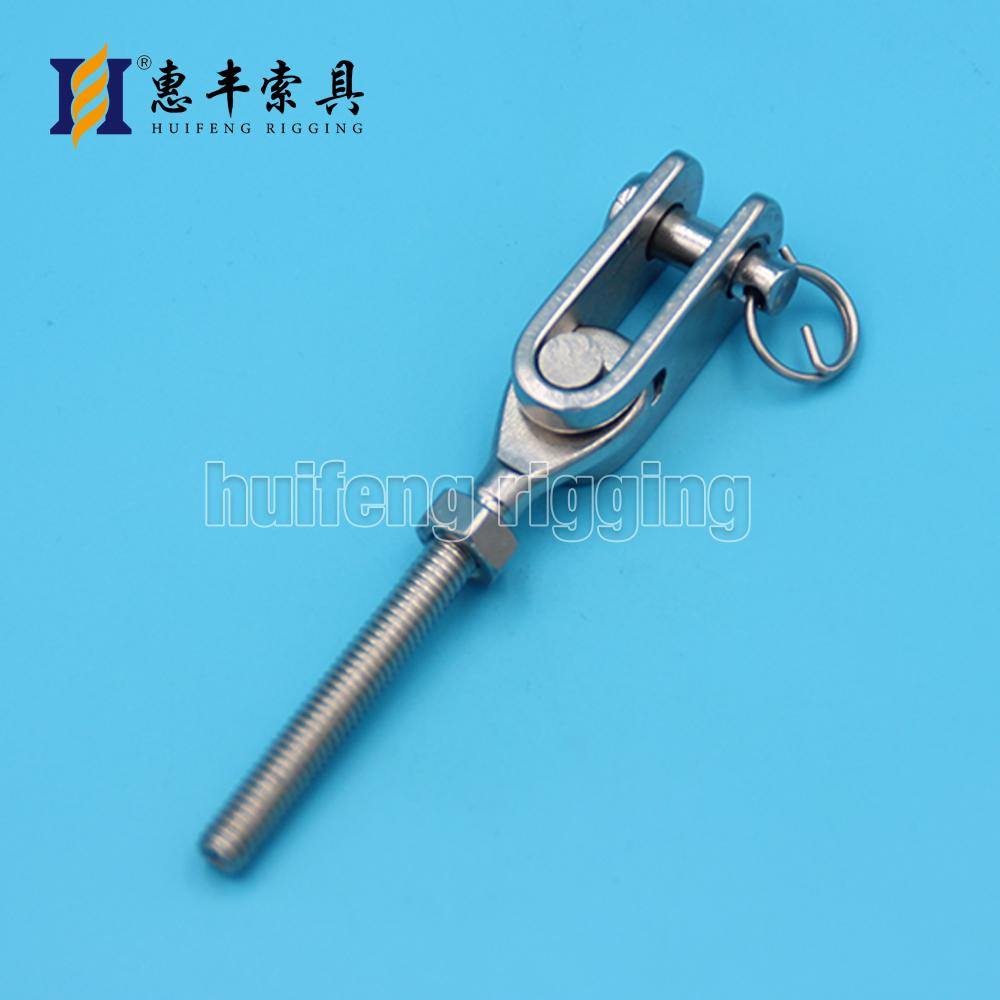

Toggle Stud, "T" Type
| T式摆头丝杆 | |||||||||||||||
| Toggle Stud, "T" Type | |||||||||||||||
| ITEM NO | THREAD | A (mm) | D (mm) | H (mm) | L1 (mm) | L（mm） | |||||||||
| HF-5005-0006 | M6 | 7 | 6 | 15 | 48 | 80 | |||||||||
| HF-5005-0008 | M8 | 10 | 8 | 20 | 56 | 96 | |||||||||
| HF-5005-0010 | M10 | 12 | 9 | 25 | 67 | 115 | |||||||||
| HF-5005-0012 | M12 | 13 | 12 | 30 | 81 | 140 | |||||||||
| HF-5005-0016 | M16 | 17 | 16 | 40 | 103 | 175 | |||||||||
| HF-5005-0020 | M20 | 20 | 19 | 45 | 115 | 190 | |||||||||

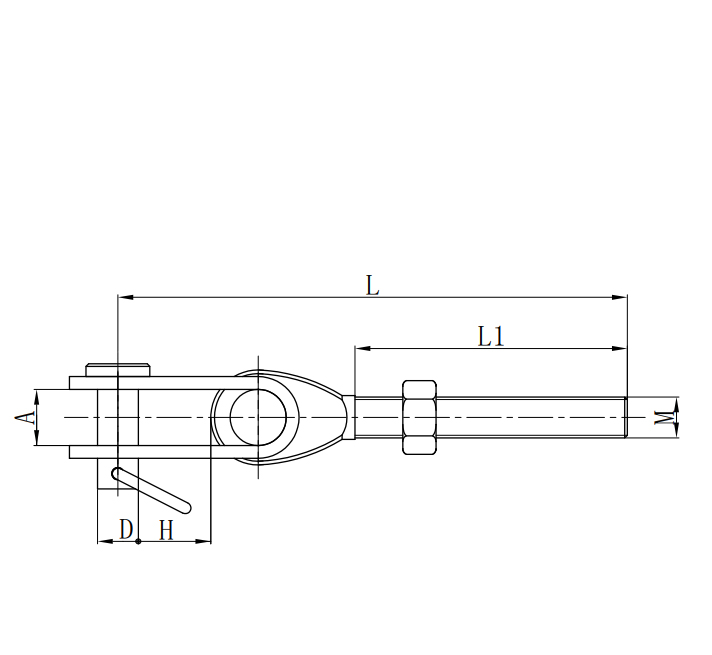

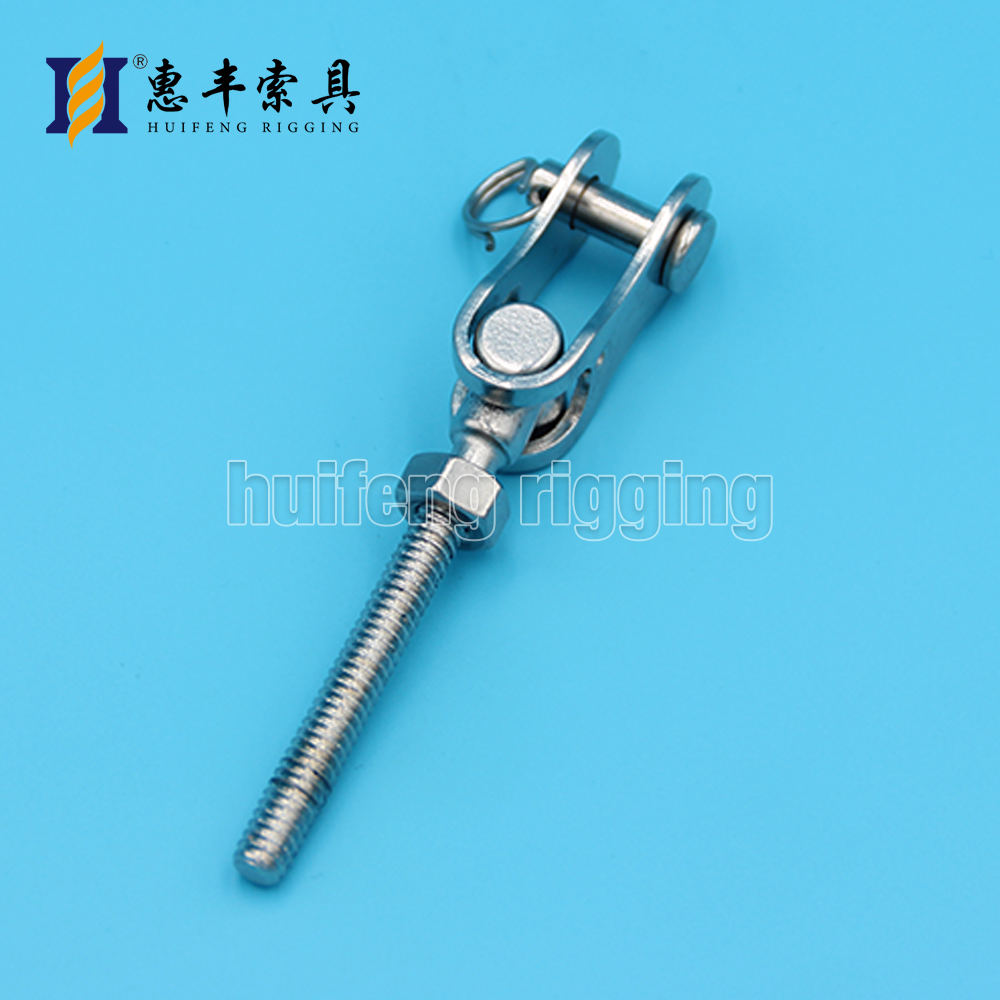

Toggle Stud, Eye Type
| 眼式摆头丝杆 | |||||||||||||||
| Toggle Stud, Eye Type | |||||||||||||||
| ITEM NO | THREAD | A（ mm） | D (mm) | H (mm) | L1 (mm) | L (mm) | |||||||||
| HF-5006-0006 | M6 | 8 | 6 | 13 | 48 | 88 | |||||||||
| HF-5006-0008 | M8 | 10 | 8 | 16 | 56 | 105 | |||||||||
| HF-5006-0010 | M10 | 12 | 9 | 20 | 67 | 128 | |||||||||
| HF-5006-0012 | M12 | 18 | 12 | 25 | 81 | 154 | |||||||||
| HF-5006-0016 | M16 | 18 | 16 | 29 | 103 | 199 | |||||||||
| HF-5006-0020 | M20 | 20 | 19 | 30 | 115 | 230 | |||||||||

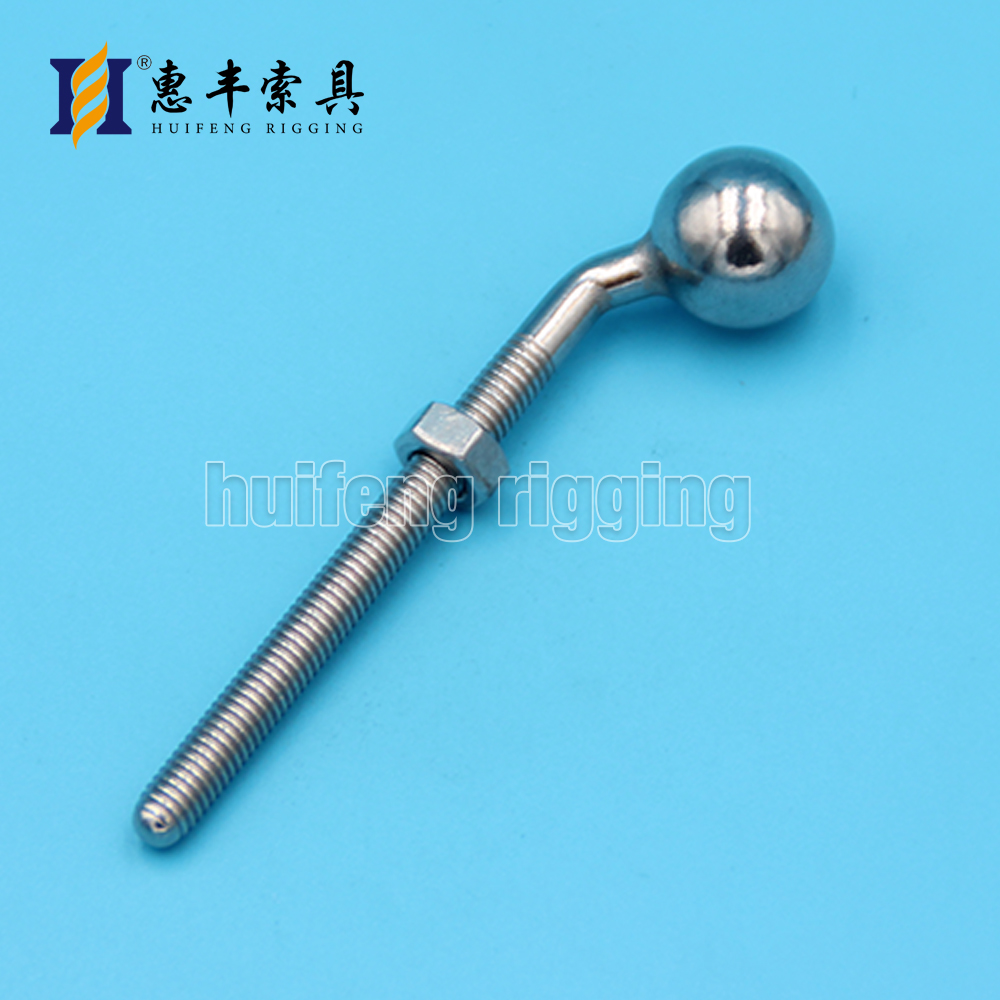

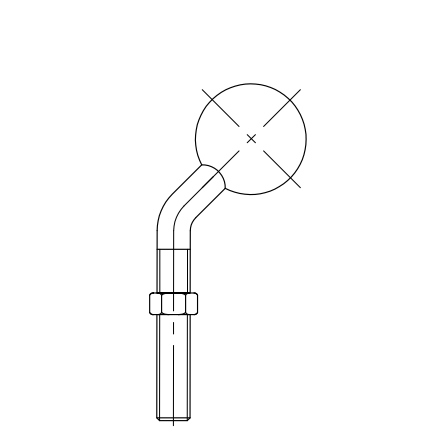

Ball End Stud
| 球头丝杆 | |||||||||||||||
| Ball End Stud | |||||||||||||||
| ITEM NO | Size(mm) | ||||||||||||||
| HF-5007 | 4mm | ||||||||||||||

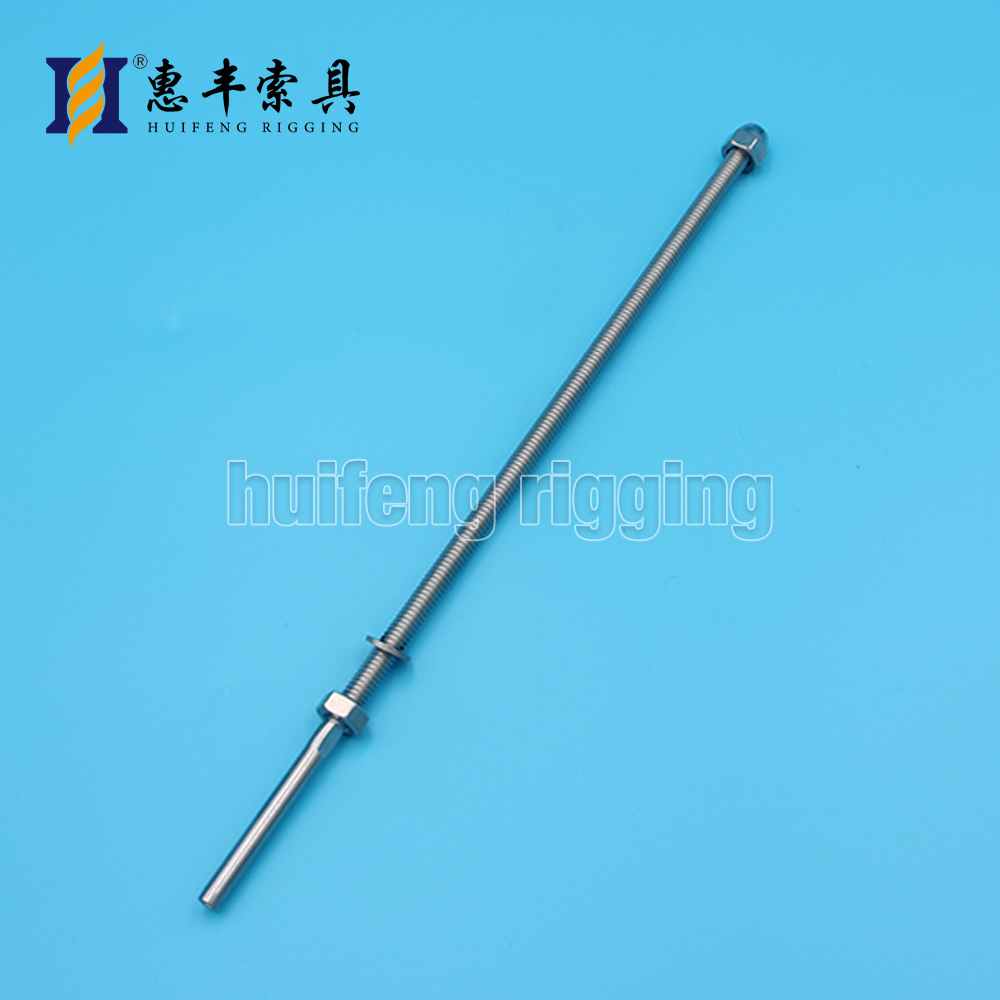

Extra Long Swage Stud
| 美式加长直杆接线器带螺母（UNC丝） | |||||||||||||||
| Extra Long Swage Stud | |||||||||||||||
| ITEM NO | WIREΦ | D1 | D2 | D3 | L2 | NV | |||||||||
| in | in | in | in | in | in | ||||||||||
| HF-5008-1/8 | 1/8" | 1/4"-UNC | 0.215"-0.221" | 0.14"-0.145" | 1.45" | 0.157" | |||||||||
| HF-5008-3/16 | 3/16" | 1/4"-UNC | 0.292"-0.298" | 0.201"-0.206" | 1.9" | 0.236" | |||||||||
